很多朋友多次问到了关于桥架相关的名词与安装，例如：什么是水平弯通、水平三通、异径接头、三通和四通、以及各类接口安装等问题，本期我们就一起来通过图纸了解关于桥架的相关接头图例与安装。

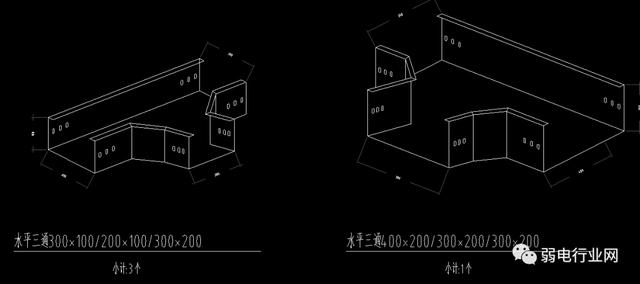

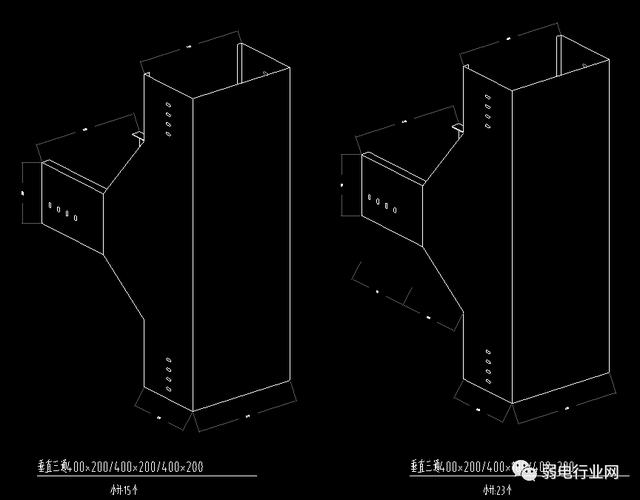

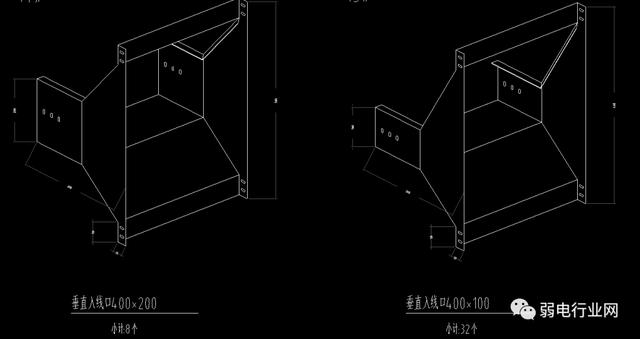

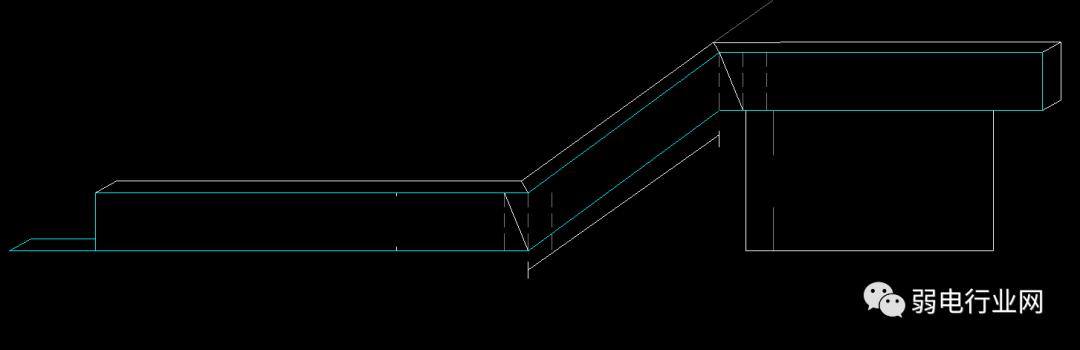

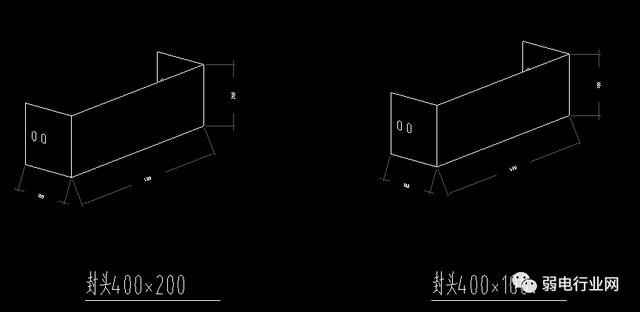

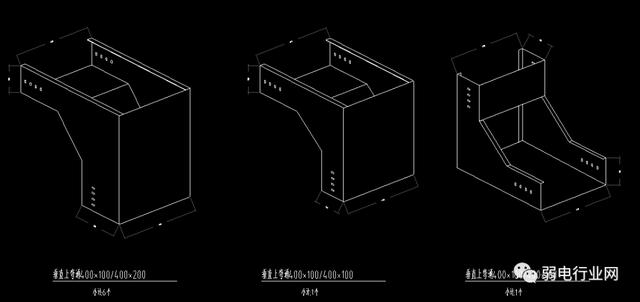

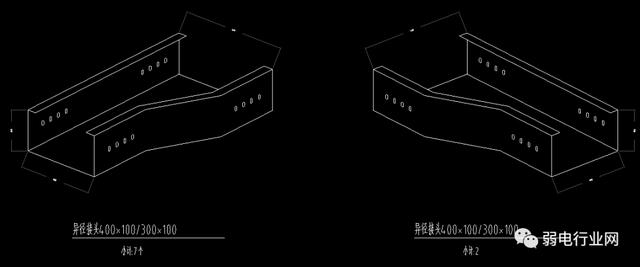

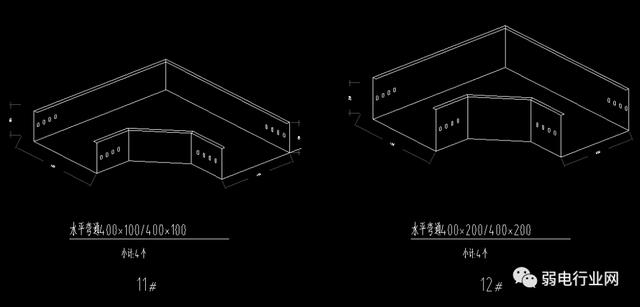

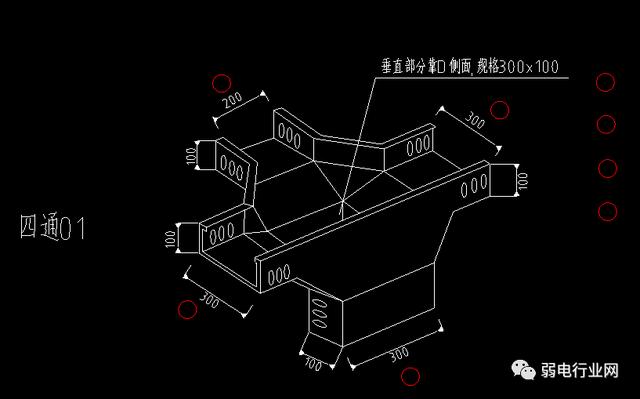

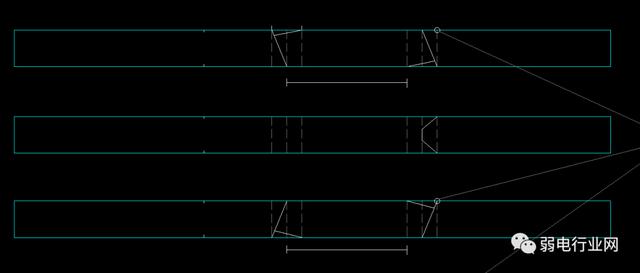

一、桥架的各种接头图

首先我们来认识下，项目中常用到的各种接头。

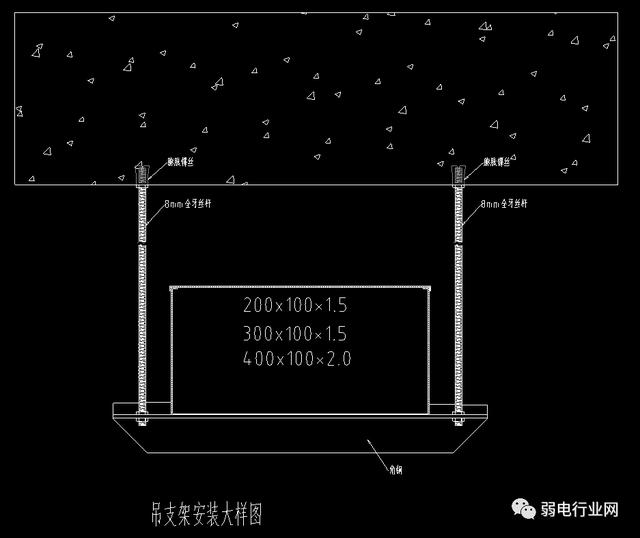

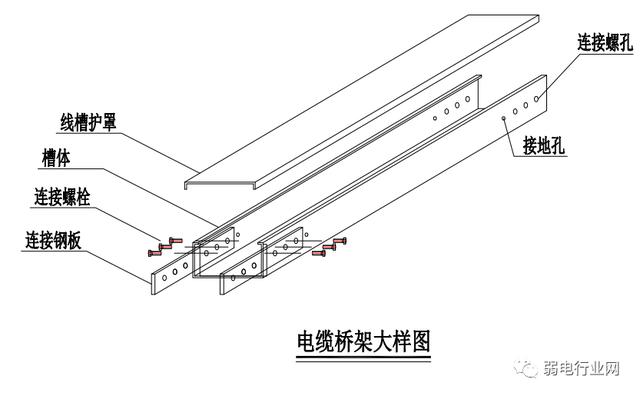

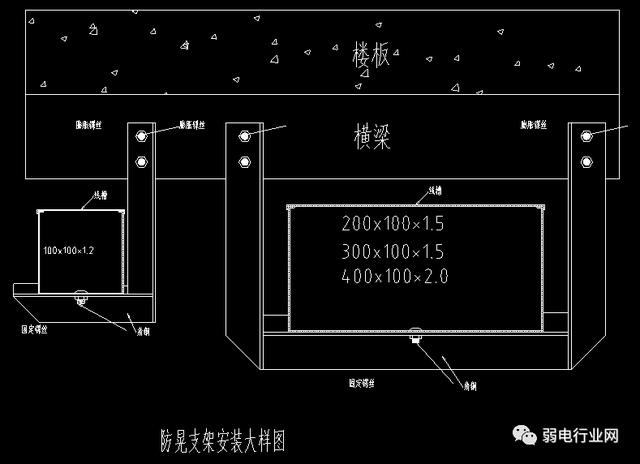

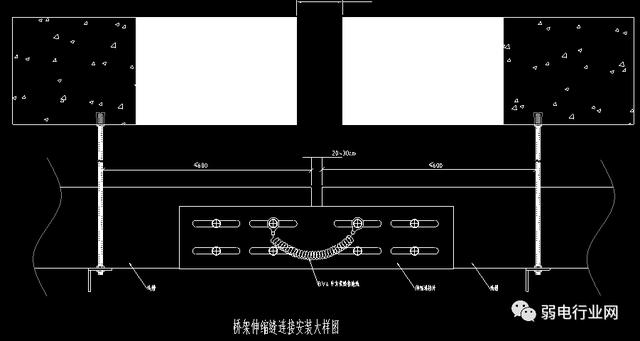

二、桥架安装大样图

三、桥架厚度如何选用

关于桥架的厚度的选用，是如何选用的。

不同大小的桥架，厚度是不同的，电缆桥架宽度，允许最小板厚，一般桥架宽度小于100mm的，用1.0的较多，总结下来就是下面这个：

电缆桥架宽度≤150，用1.0，

150＜电缆桥架宽度≤300，用1.2，

300＜电缆桥架宽度≤500，用1.5，

500＜电缆桥架宽度≤800，用2.0，

电缆桥架宽度＞800，用2.2。

来源于规范：JB/T10216
