《建筑设计防火规范》那么多数据，难理解难记忆、用插图轻松搞定！
本文包括四部分内容：
一. 术语
二. 总平面
三. 民用建筑
四. 建筑构造
一、术语

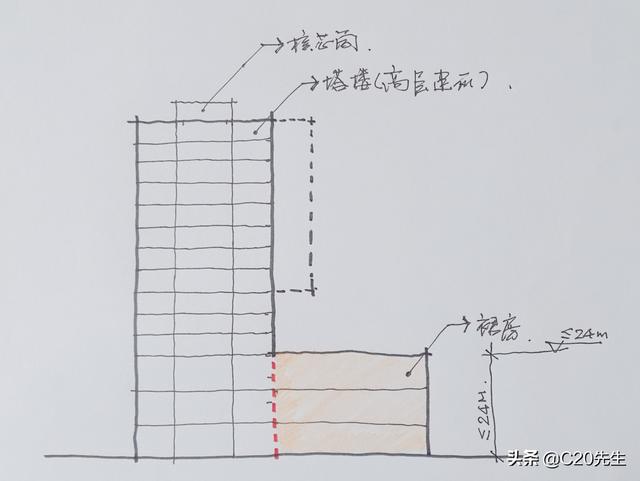

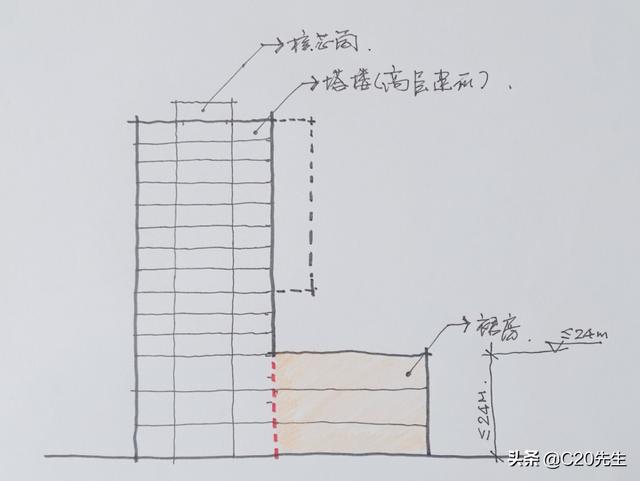

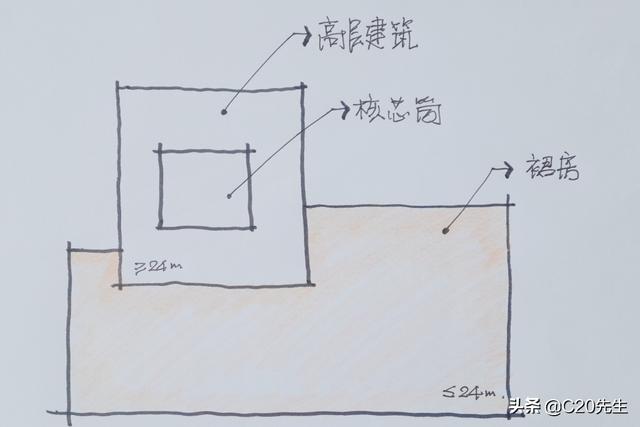

1. 裙房：在高层建筑主体投影范围外，与建筑主体相连且建筑高度不大于24m的附属建筑。
平面示意图
立面示意图

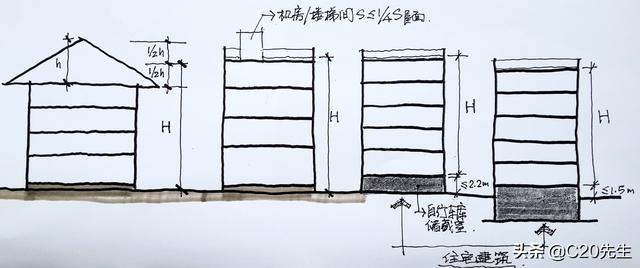

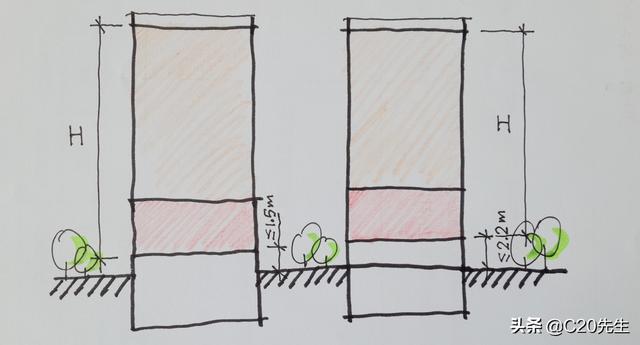

2. 高层建筑： 建筑高度大于27m的住宅建筑和建筑高度大于24m的非单层厂房、仓库和其他民用建筑。
3. 防火隔墙
建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要求的不燃性墙体
4. 防火墙
防止火灾蔓延至相邻建筑或相邻水平防火分区且耐火极限不低于3h的不燃性墙体

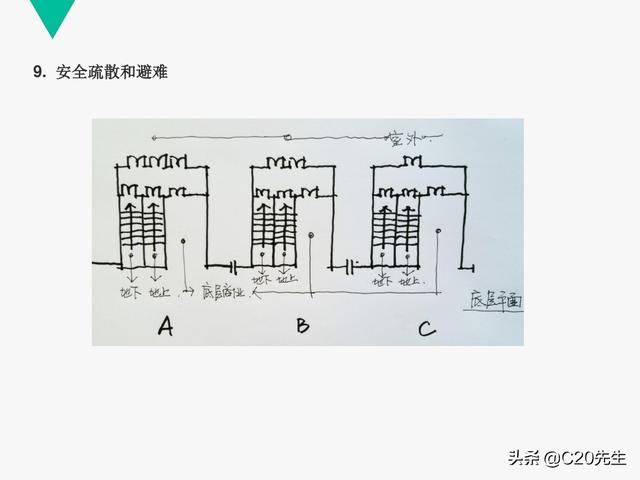

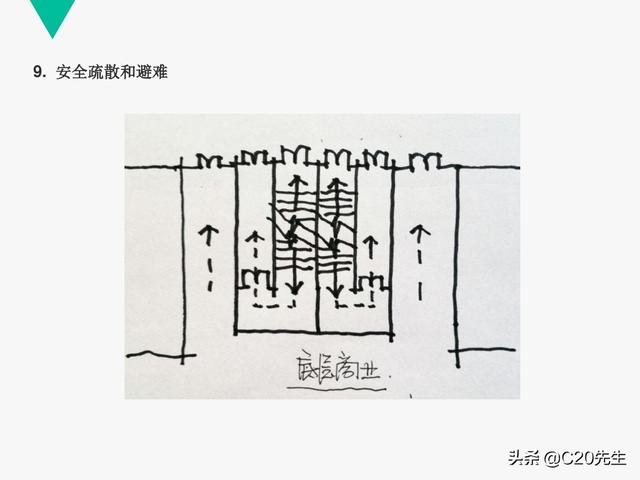

5. 安全出口
供人员安全疏散用的楼梯间和室外楼梯的出入口或直通室内外安全区域的出口
说明：
1. 防烟楼梯间：在楼梯间入口处设置防烟的前室、开敞式阳台或凹廊（统称前室） 等设施，且通向前室和楼梯间的门均应为防火门，以防止火灾的烟和热气进入的楼梯间。
2. 室内外安全区域：符合规范规定的避难层、避难走道、室外地面、上人屋面和平台（符合疏散要求并具有直接到达地面的设施）、天桥和连廊（仅供通行、不燃材料、与建筑物的连通口采用乙级防火门）
二. 总平面

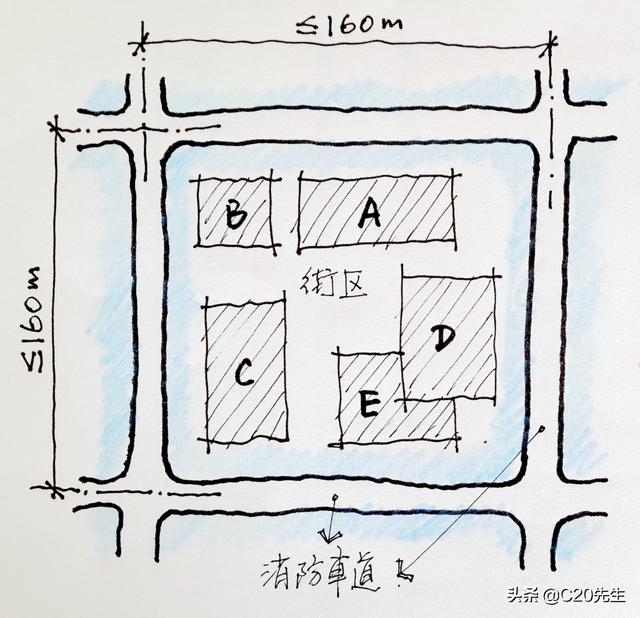

1. 街区内，消防车道的中心间距不宜大于160m 。

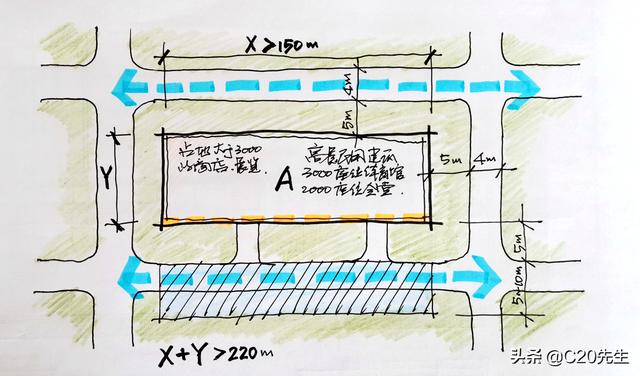

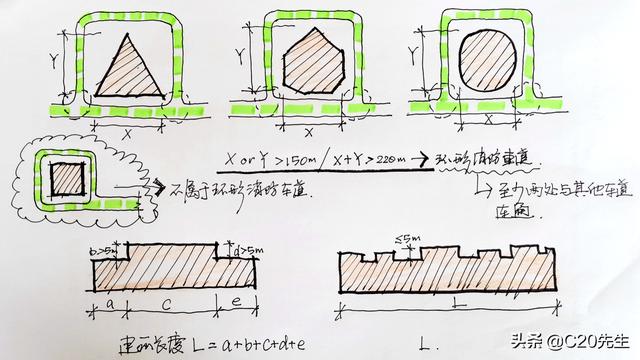

2. 设环形消防车道的条件（建筑物沿街长度：X）

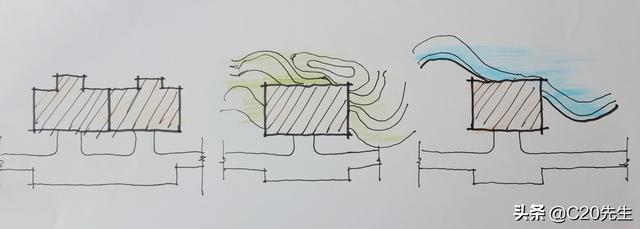

3.应设环形消防车道的建筑（民用） 确有困难可沿建筑两条长边设置。
4.可沿一条长边设置消防车道的高层民用建筑（该长边应对应建筑消防登高操作面）

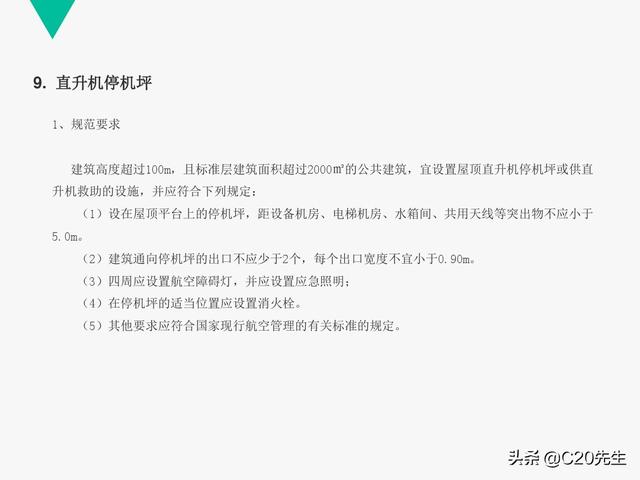

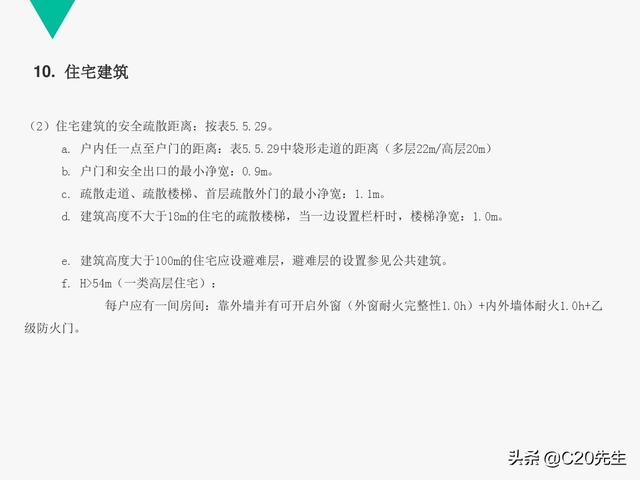

三. 民用建筑
建筑分类

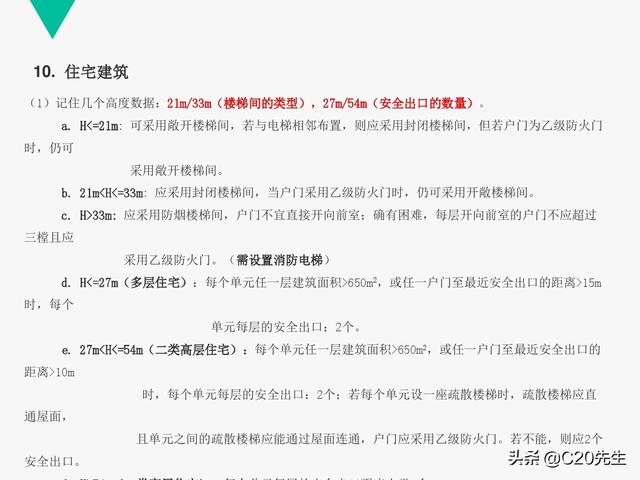

与旧规范的主要区别：住宅建筑
旧规范：高层住宅：10层以上 一类：19层以上 二类：10~18层
新规范：高层住宅：建筑高度>27m 一类：>54m 二类：>27m<=54m
2. 民用建筑防火间距

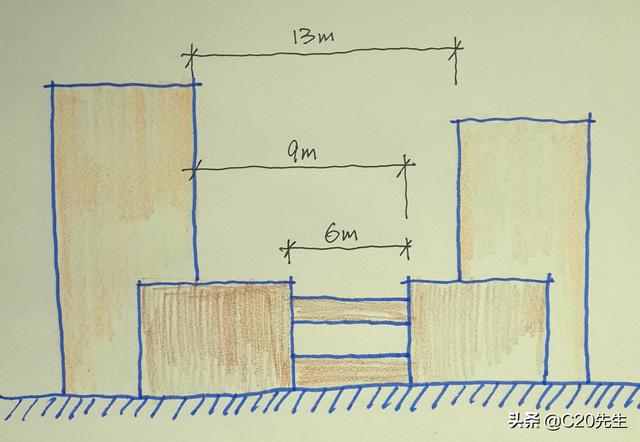

相邻建筑通过连廊、天桥或底部的建筑物等连接时，其间距不应小于本表的规定。
建筑高度大于100m的民用建筑与相邻建筑的防火间距，当符合本规范第3.4.5、3.5.3、4.2.1、5.2.2条允许减小的条件时，仍不应减小。
3. 民用建筑防火分区
高层民用建筑：1500m2 （3000m2 ） 当裙房与高层建筑主体之间设置防火墙时，
裙房的防火分区： 2500m2 （5000m2 ）
单、多层民用建筑：2500m2 （5000m2 ）
地下和半地下建筑： 500m2 （1000m2 ）
地下半地下的设备用房：1000m2 （2000m2 ）
地下半地下的机动车库：2000m2 （4000m2 ）

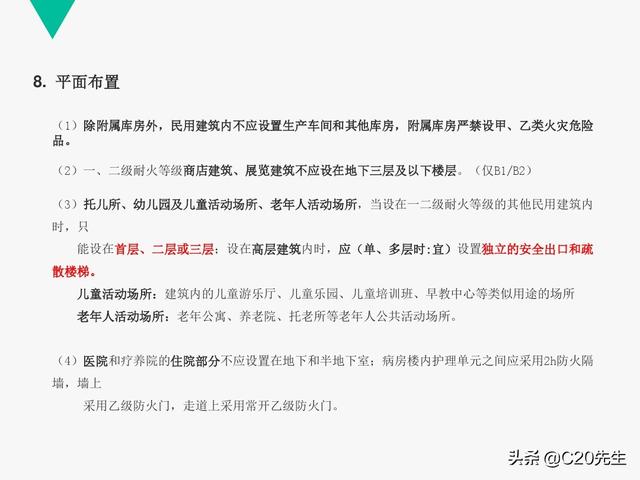

一、二级耐火等级建筑内的商店营业厅、展览厅（自动灭火系统+自动报警系统+不燃或难燃装修）：
设在高层建筑内：4000m2
单层建筑内或多层建筑的首层：10000m2
设在地下或半地下室：2000m2 （当营业厅内为餐饮时，防火分区为1000m2 ，且应与其他营业厅进行防火分隔）

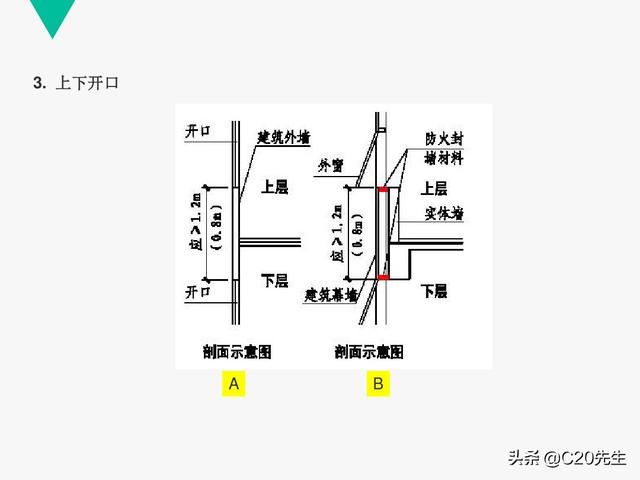

4. 开口部位的防火分区
建筑物内的自动扶梯、敞开楼梯间等上下层连通开口时，其防火分区应上下叠加计算，叠加后建筑面积大于5.3.1表的，应划分防火分区。
对于本规范允许采用敞开楼梯间的建筑，如5层或5层以下的教学楼、普通办公建筑，该敞开楼梯间可以不按上下层相连通的开口考虑。

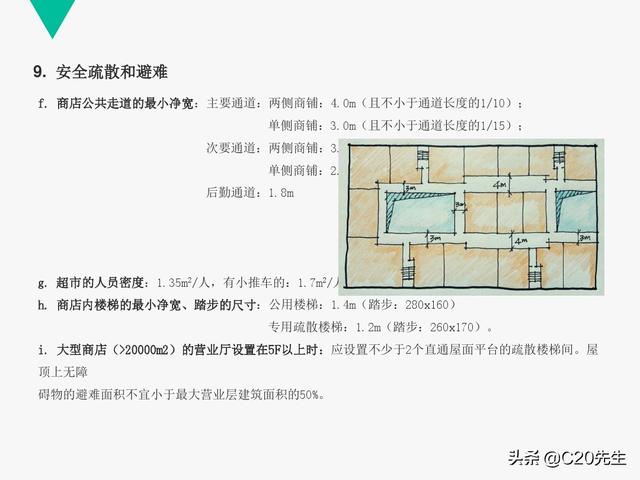

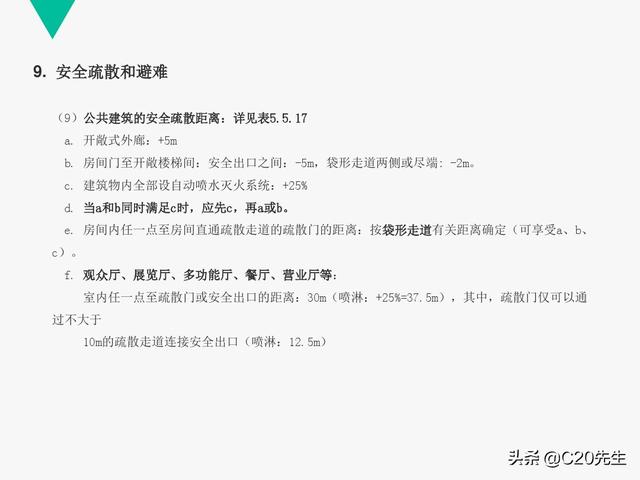

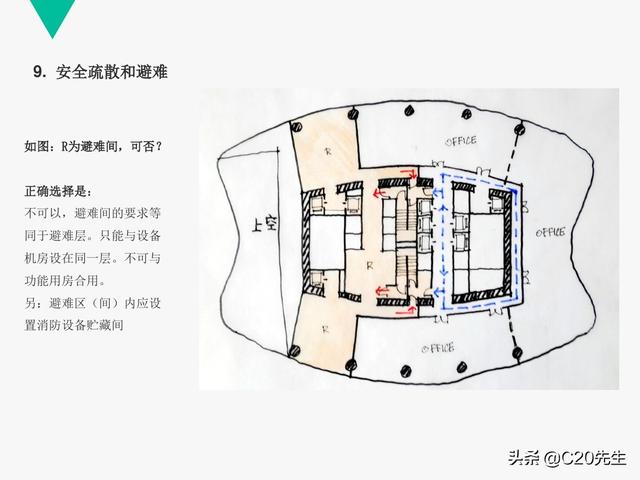

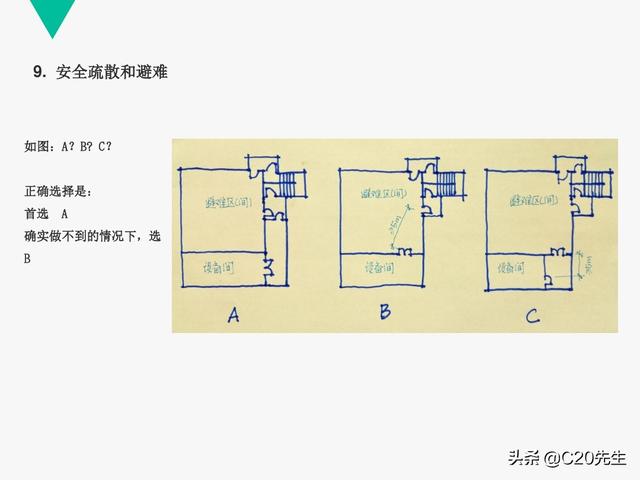

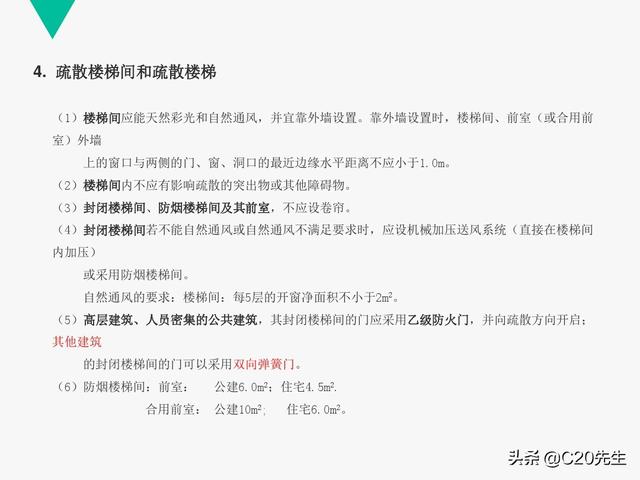

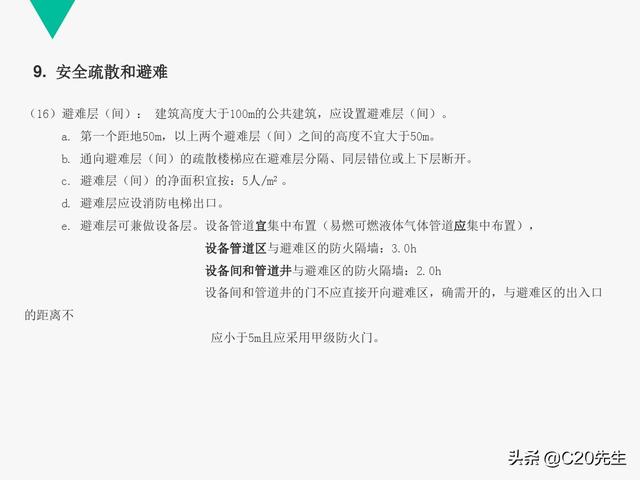

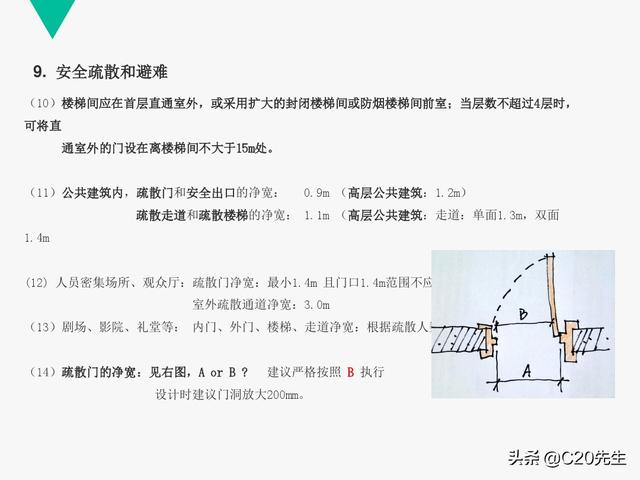

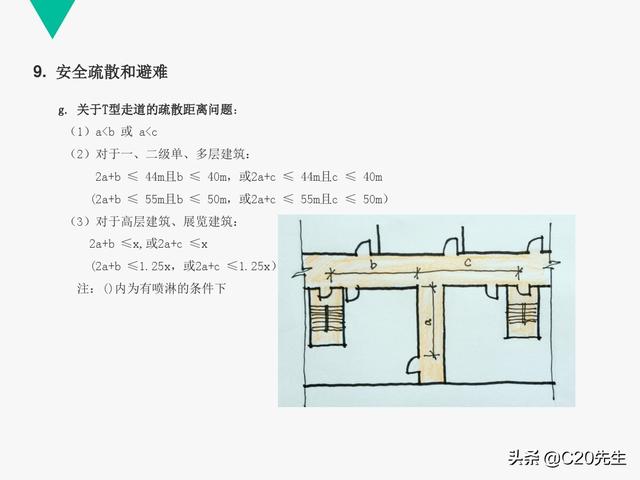

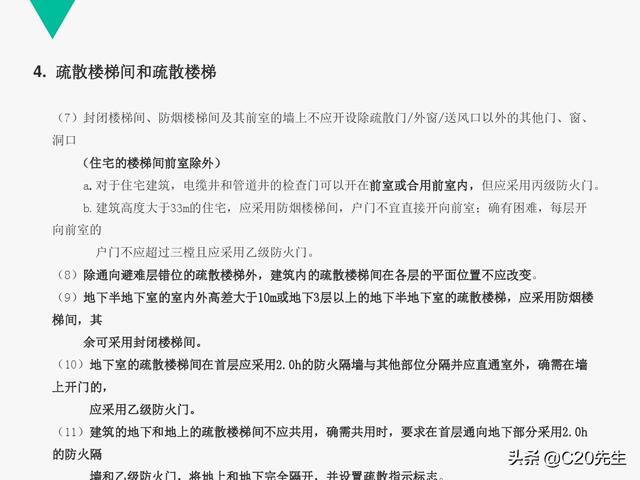

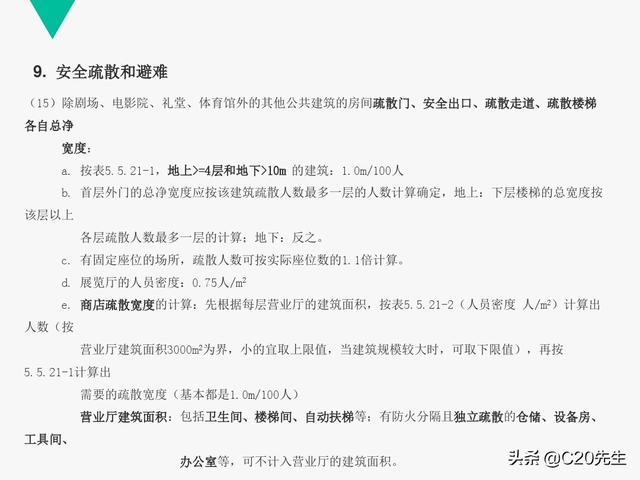

防烟楼梯间： 一类高层公共建筑和大于32m的二类高层公共建筑
封闭楼梯间：
1. 裙房和建筑高度不大于32m的二类高层公共建筑
2. 医疗、旅馆、老年人建筑及类似使用功能的多层公共建筑。
3. 设置歌舞娱乐放映游艺场所的多层公共建筑
4. 商店、图书馆、展览建筑、会议中心及类似使用功能的多层公共建筑。
5. 6层以上的其他多层公共建筑

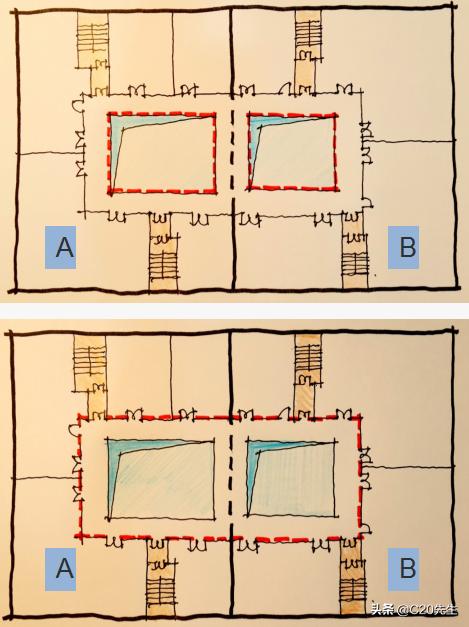

5. 中庭的防火分区
建筑内设中庭时，其防火分区的建筑面积应按上、下层相连通的建筑面积叠加计算；当叠加计算后的建筑面积大于本规范第5.3.1条的规定时，应符合下列规定：
中庭回廊设自动喷水+火灾自动报警
中庭设排烟设施
中庭内不应布置可燃物
面向中庭的店面采用1.0h的防火隔墙；或隔热性+耐火完整性1.0h的防火玻璃；或耐火完整性1.0h的非隔热防火玻璃+喷淋保护；或耐火极限不低于3.0h的防火卷帘。
与中庭相同的门窗应采用火灾时能自行关闭的甲级防火门窗。
6. 地下和半地下商业
总建筑面积大于2万平米的地下和半地下商店，应采用无门、窗、洞口的防火墙（3h）、耐火极限不低于2h的楼板进行分隔成多个建筑面积不大于2万平米的区域。
总建筑面积：包括营业面积、储存面积及其他配套服务面积
若这些相邻区域确需局部连通时，只有以下4种方式可以连通：

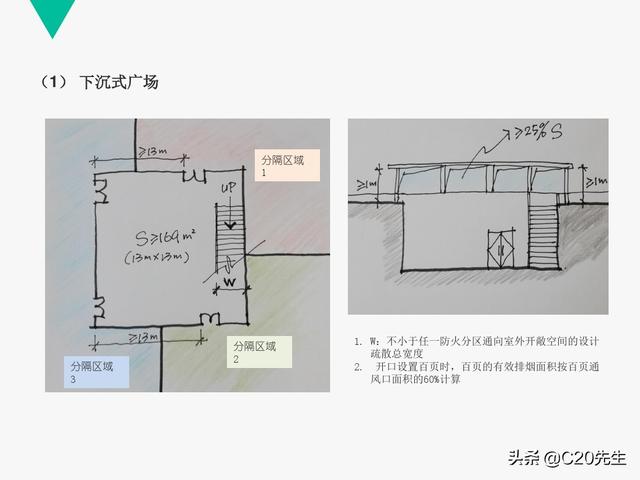

（1）下沉式广场等室外开敞空间。

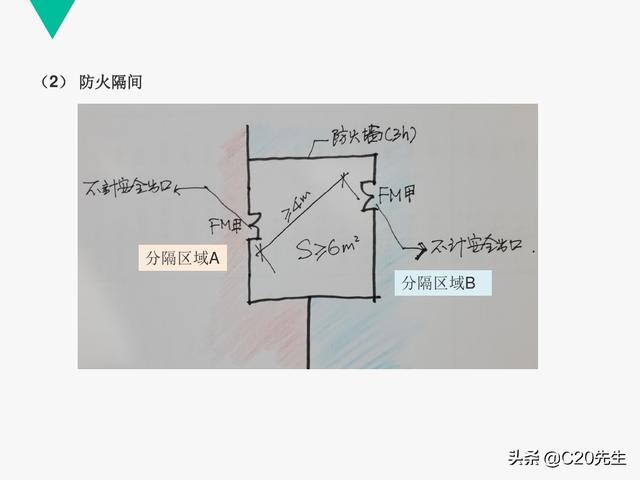

（2） 防火隔间。

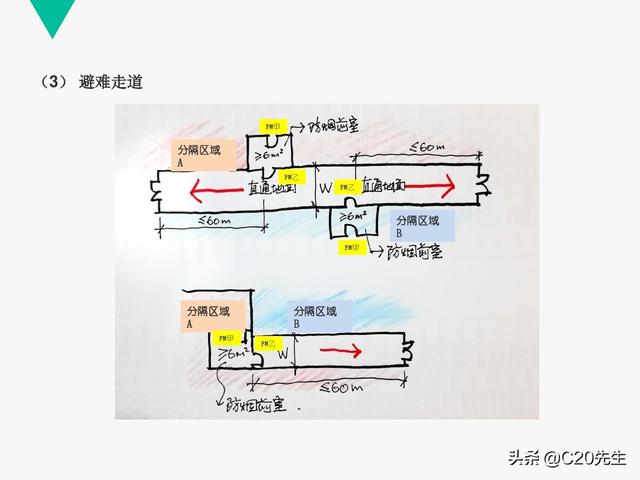

（3） 避难走道。

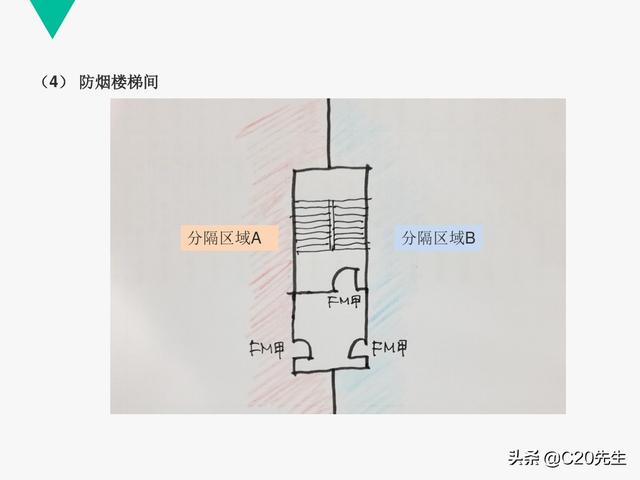

（4）防烟楼梯间

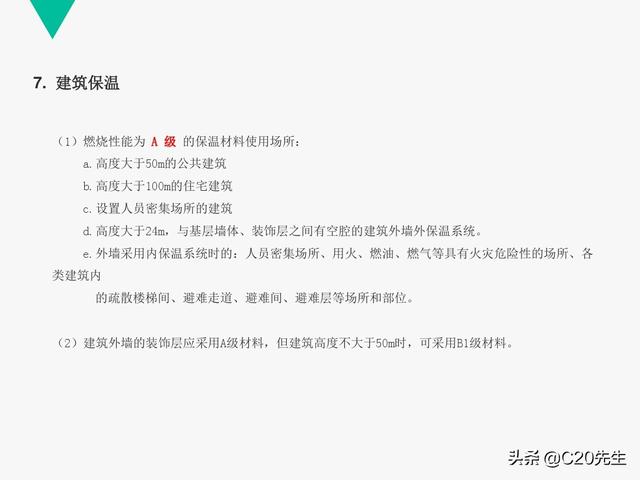

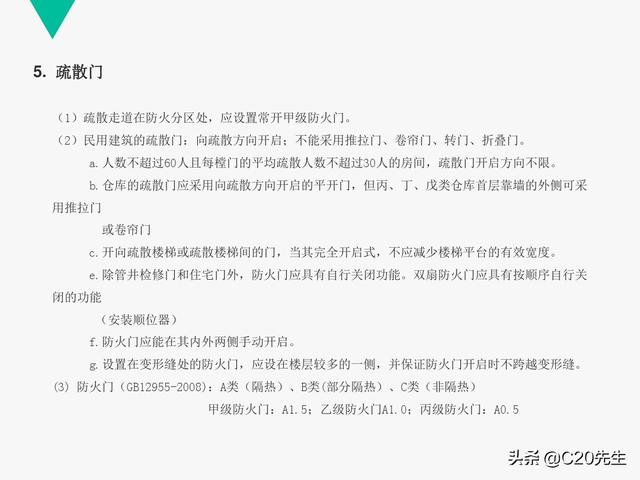

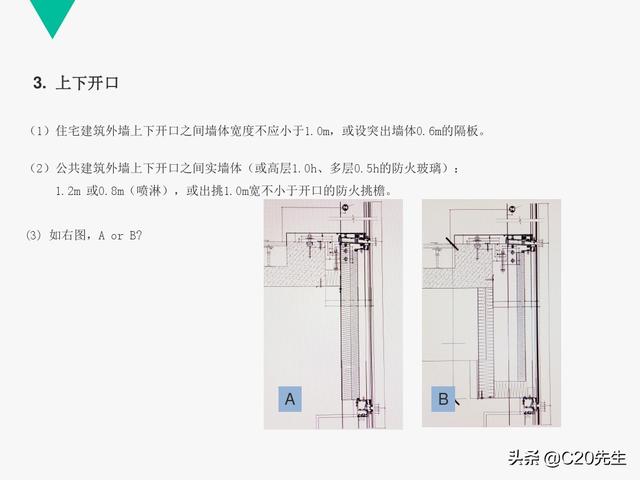

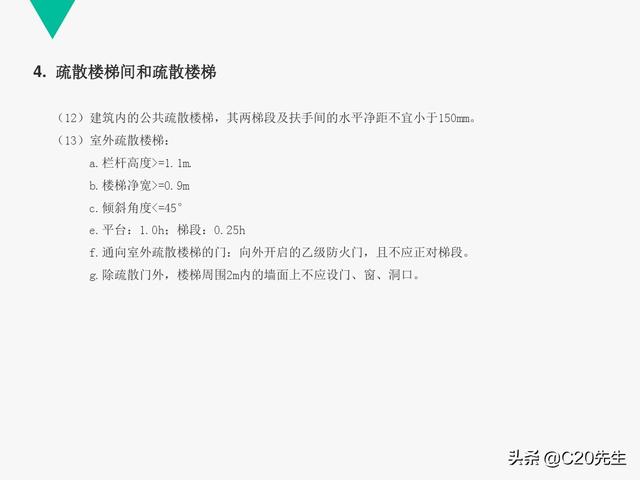

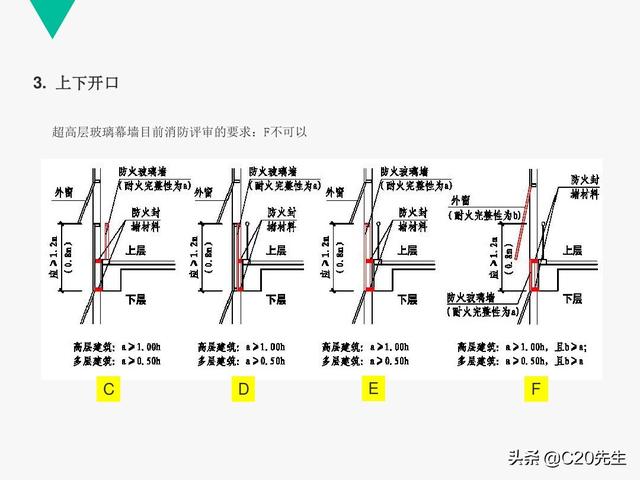

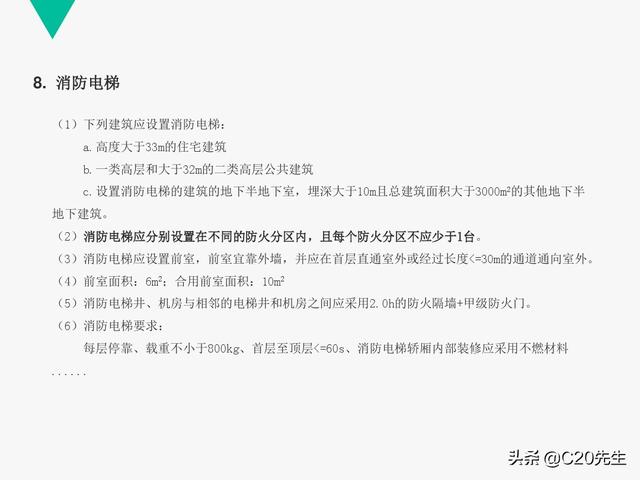

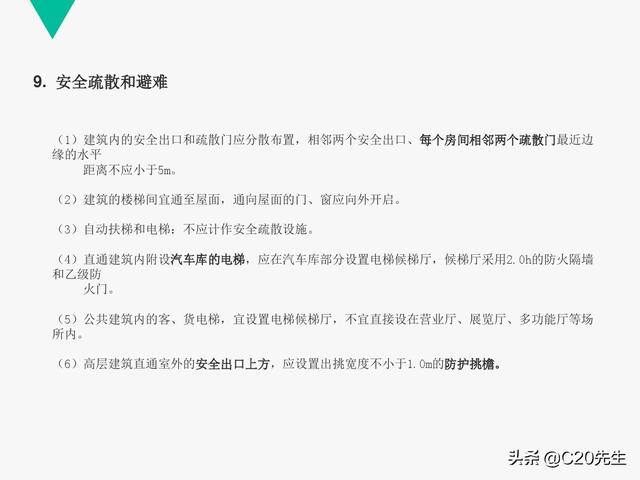

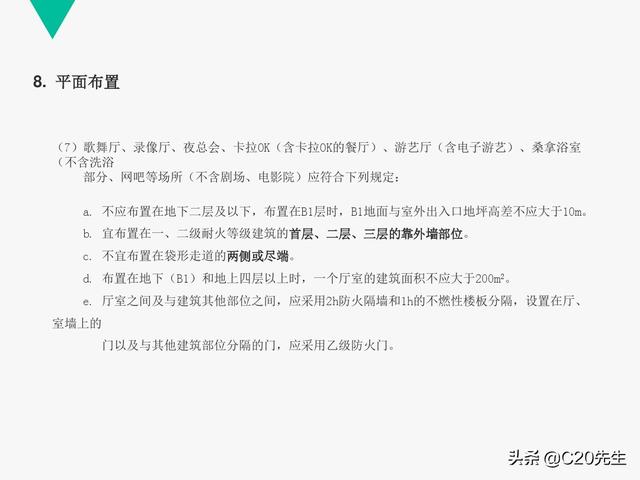

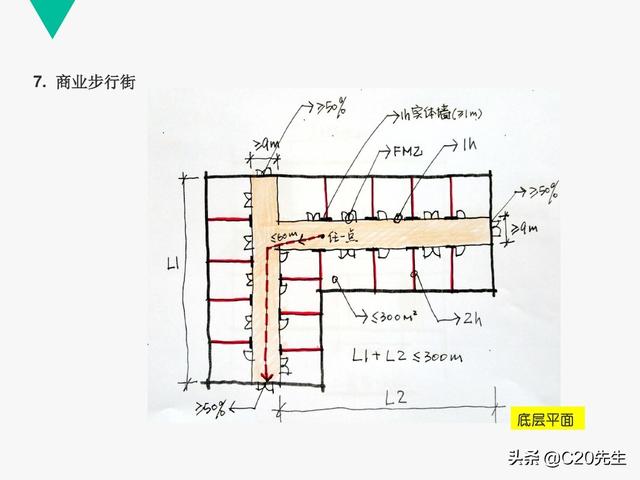

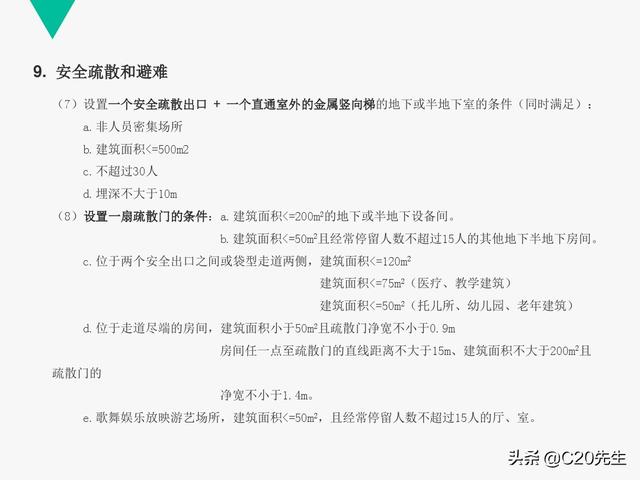

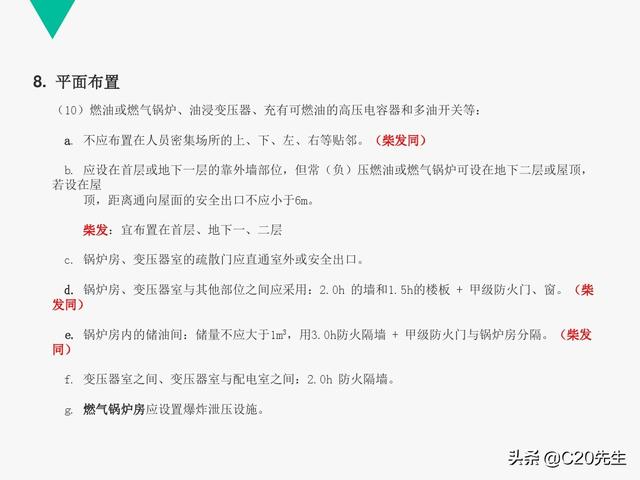

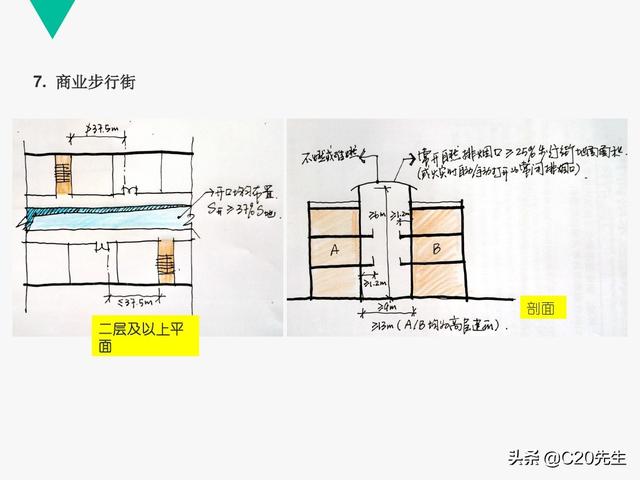

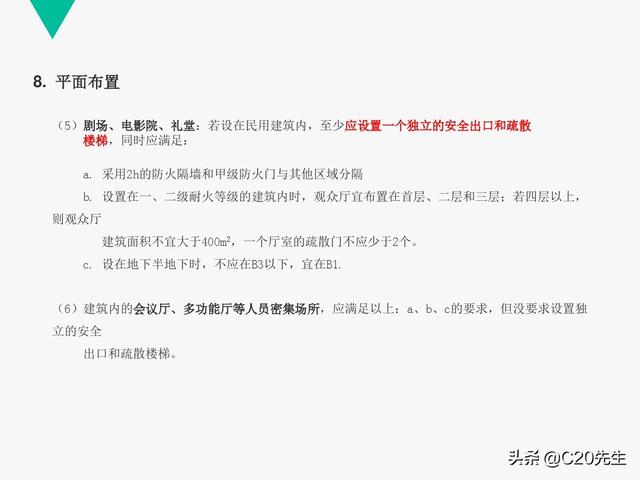

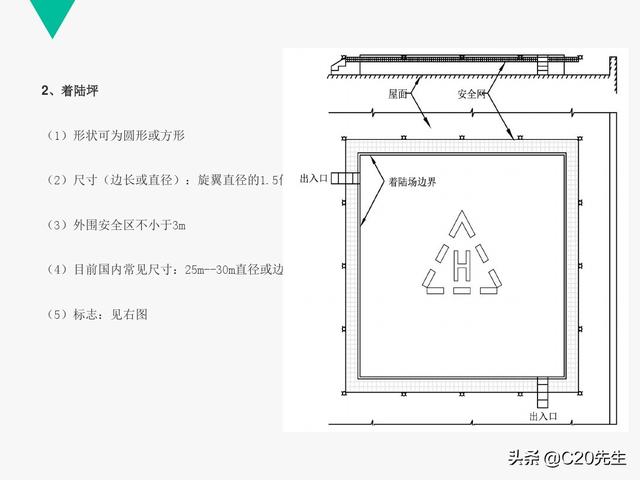

四. 建筑构造

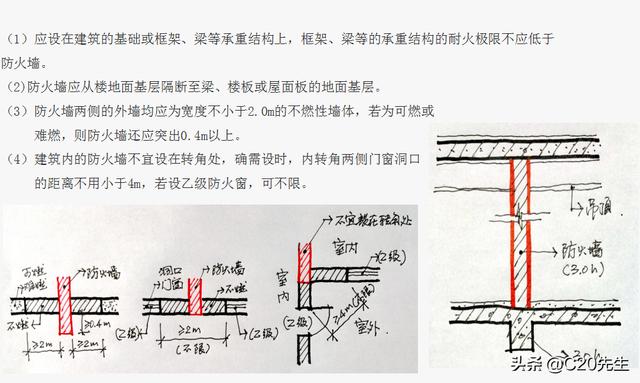

1. 防火墙（3.0h）

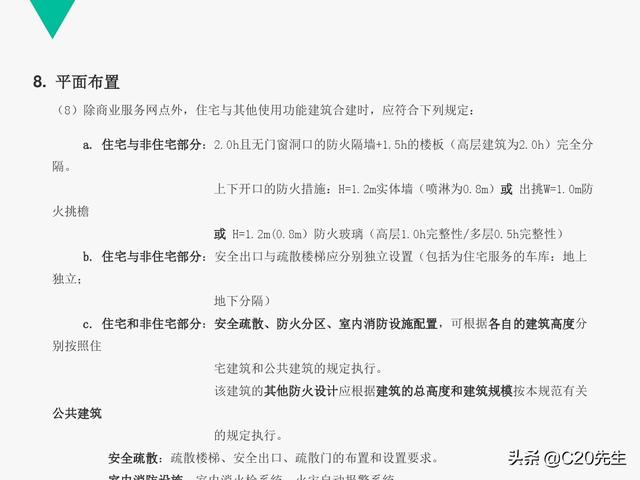

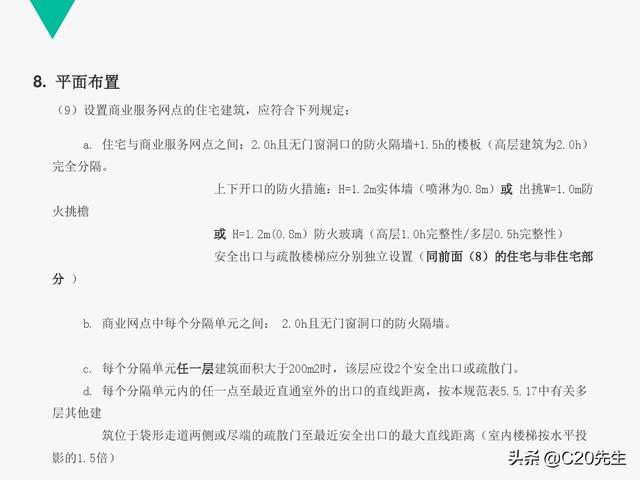

2、防火隔墙（2.0h）

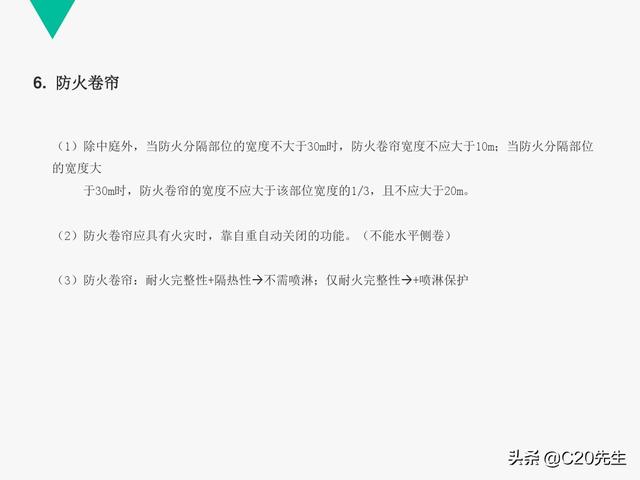

建筑下列部位应采用耐火极限2.0h的防火隔墙或乙级防火门窗(确有困难时可用防火卷帘）：
（1）民用建筑内的附属库房，剧场后台的辅助用房。
（2）除居住建筑套内的厨房外，宿舍、公寓及其他建筑内的厨房。
（3）附设在住宅建筑内的机动车库。

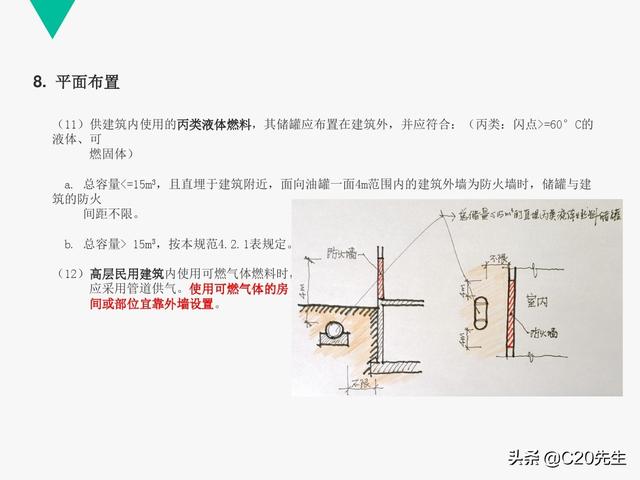

（4）附设在建筑内的消防控制室、灭火设备室、消防水泵房、通风空调机房（甲级防火门）、变配电
室（甲级防火门）
