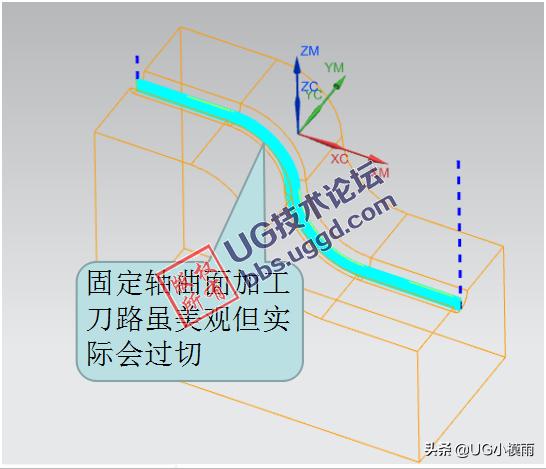

最近这段时间，UG论坛里面常用问UG加工流道会过切，无论是3D线加工还是曲面加工都一样，而其它软件则不会，如下图：

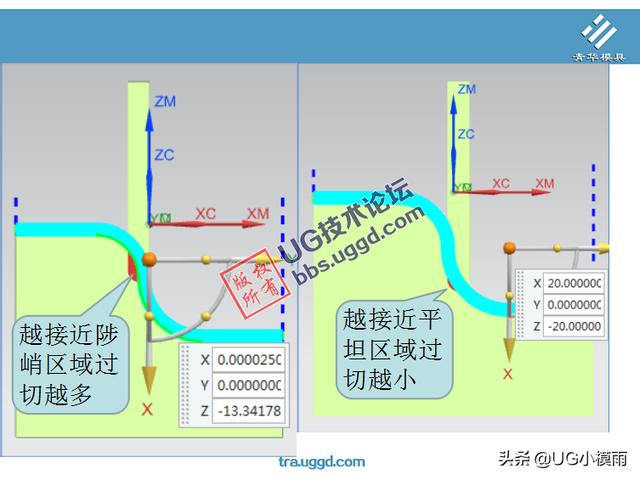

1 这是很多新手非常容易忽略的问题，很多人不理解为什么会是过切，其实只要了解刀具产生的轨迹就不会有这个疑问了，所产生刀具的轨迹都是刀具中心计算的，如下图：

2 通过以上分析,我们可以看出类似以上的图形用曲面加工与3D线加工就过切了，以下为大家介绍一种不会过切的方法：

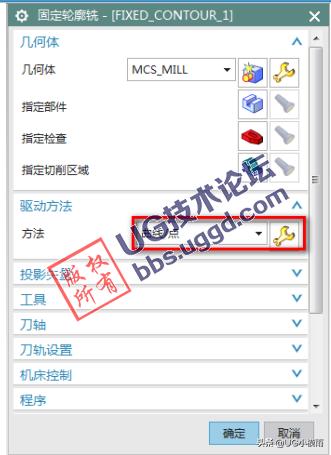

在固定轴－曲线/点投影加工，详细步骤如下图：

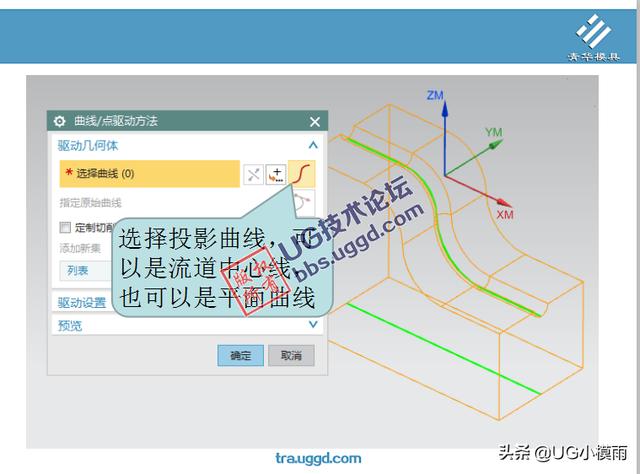

3 曲线选择流道中心线，如下图：

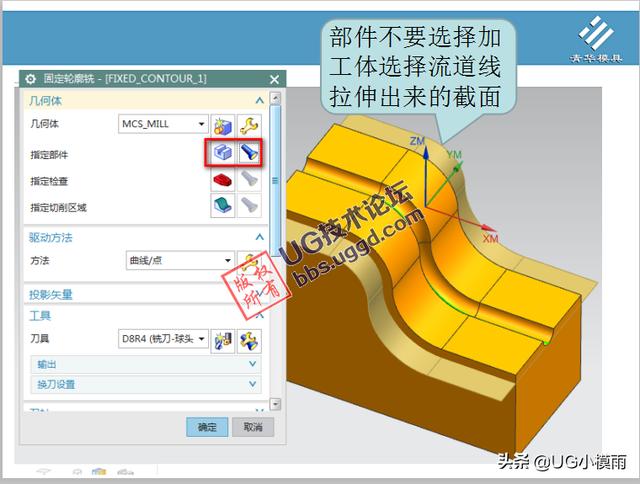

4 部件选择以流道拉伸出来的面，如下图：

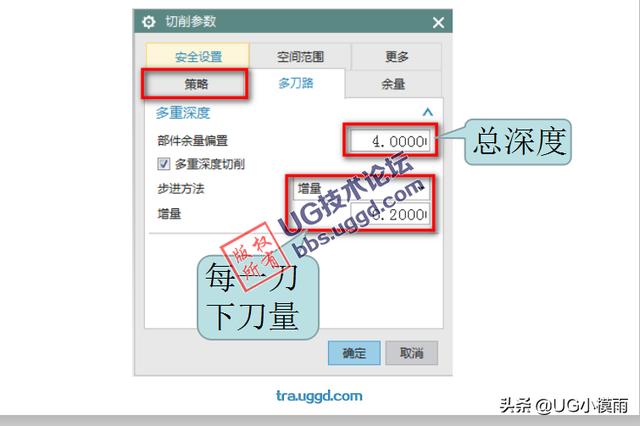

5 在切削参数设置总深度与下刀量，下刀量具体可依机床与材料而定，如下图：

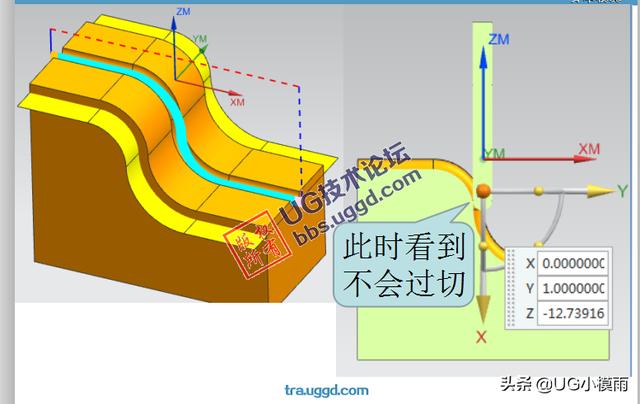

6 最终产生刀路如下图：
