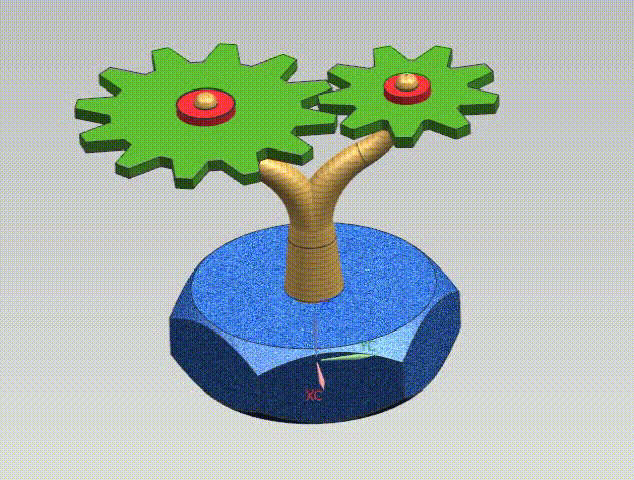

今天来分享如何用UG建模一个机械人的独特桌面小装饰品——齿轮树，比较简单，感兴趣的小伙伴可以加工出来一个放到电脑桌前当装饰品解压！

建模过程：

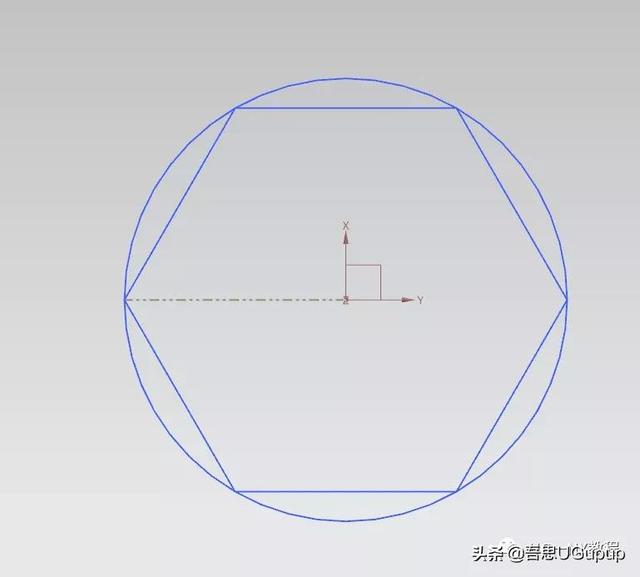

1.首先草图绘制一个正六边形，然后外接一个圆

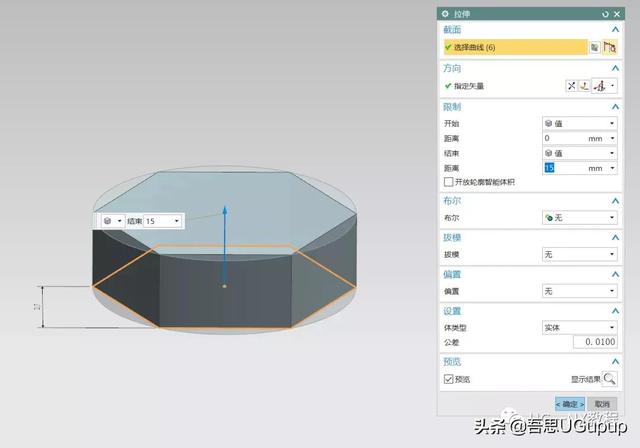

2.将六边形和圆分别拉伸15mm

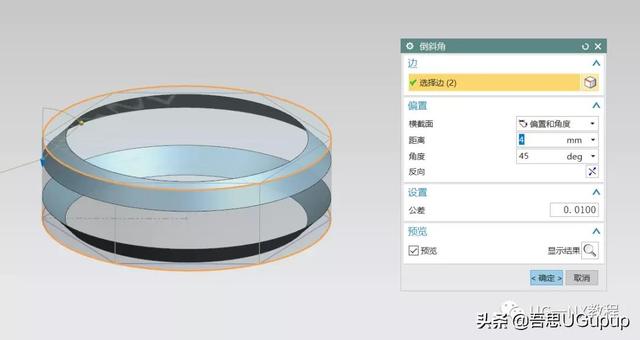

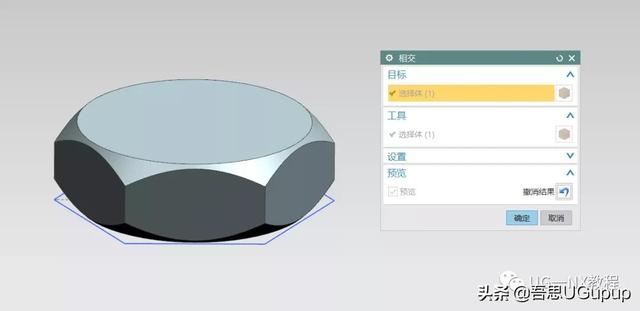

3.对圆柱的上下边进行倒斜角，然后与六边形求交做出螺母样式

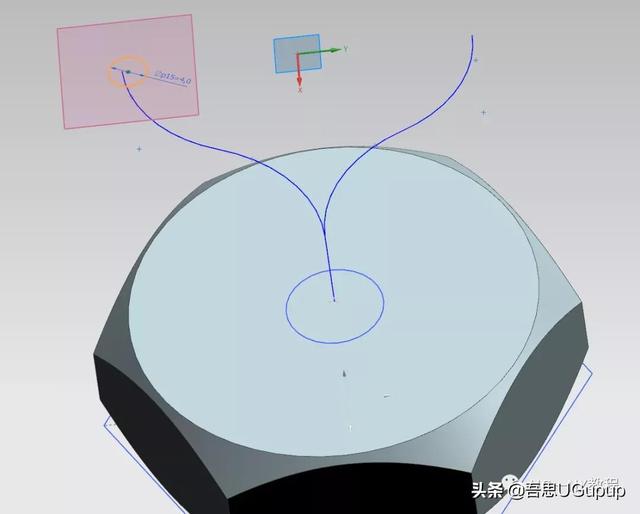

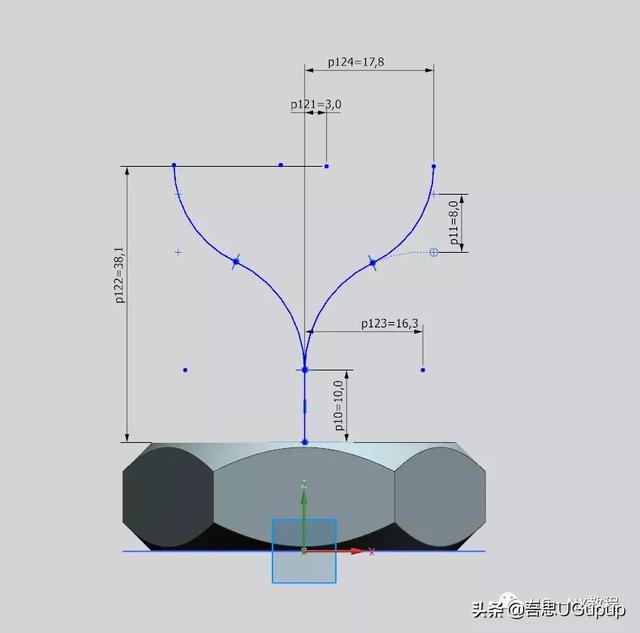

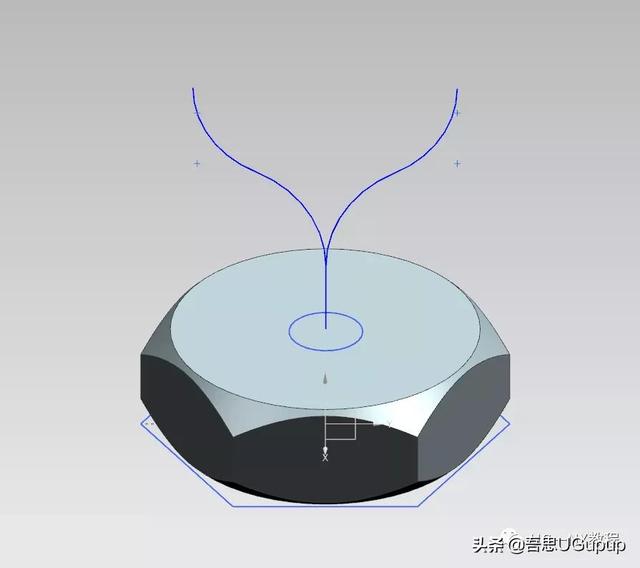

4.绘制一个树杈的草图，然后在螺母顶面上绘制一个直径为10的圆。

5.在树杈草图的端点处新建基准面然后绘制直径为4的圆。

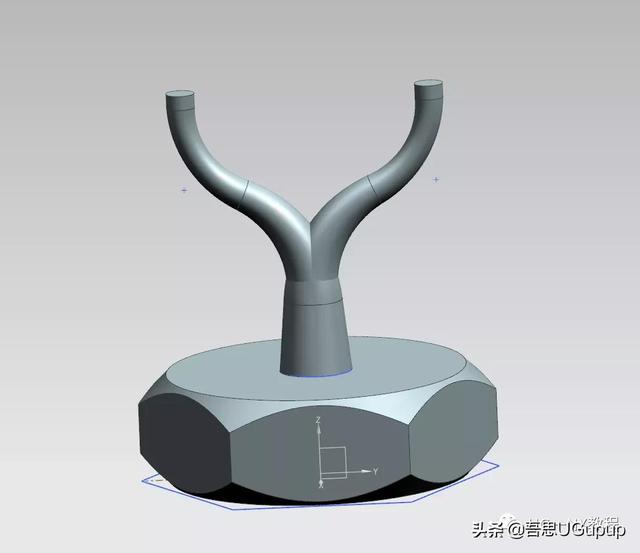

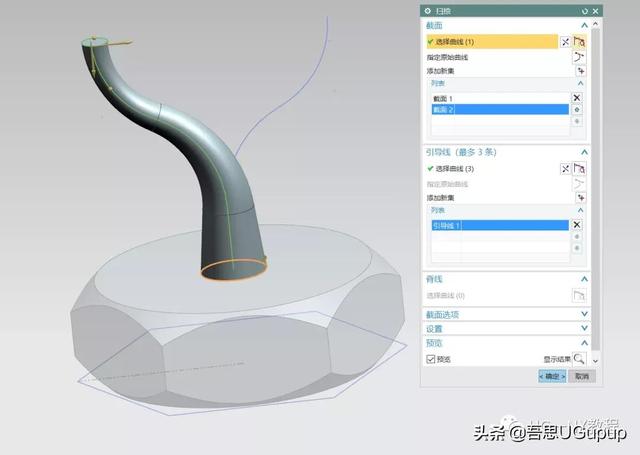

6.利用两个圆做截面进行扫掠

7.镜像到另一侧

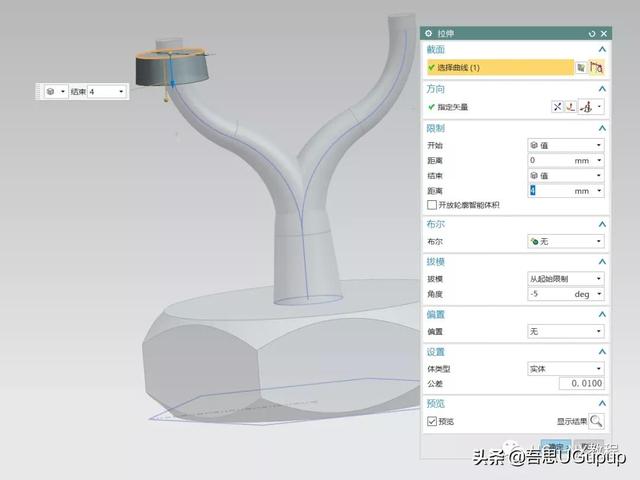

8.在基准面上继续绘制直径10的圆,然后向下拉伸拔模。

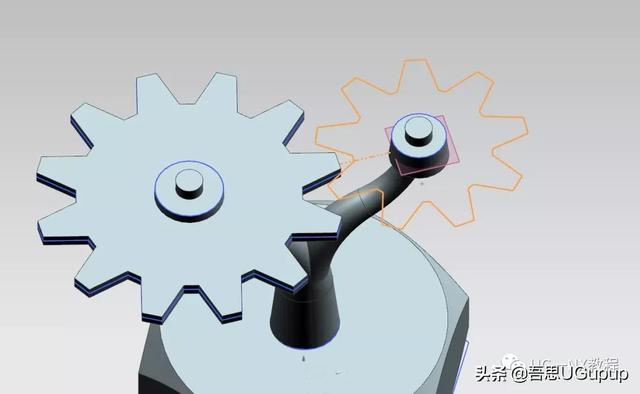

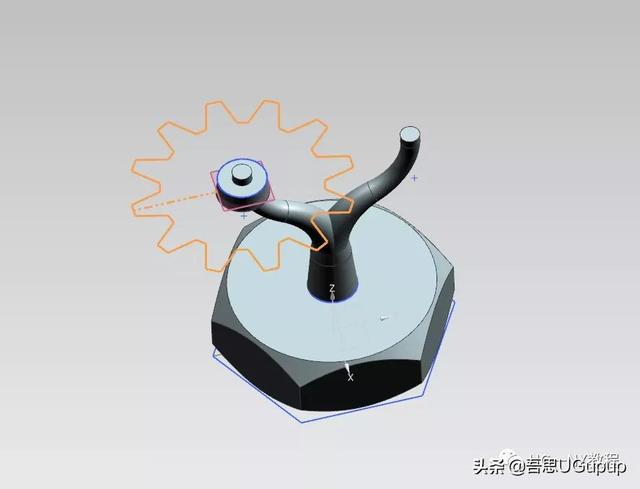

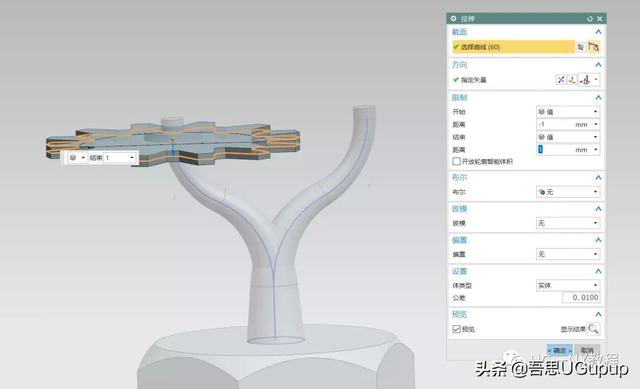

9.偏置树杈顶面向上2mm后，继续绘制草图，就是一个大致的齿轮轮廓草图，偷懒不画标准齿轮了。

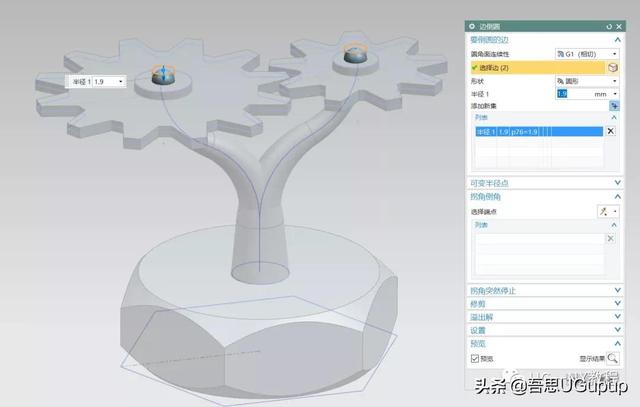

10.同样在另一侧也做一个小齿轮，倒圆角树杈顶就完成了。

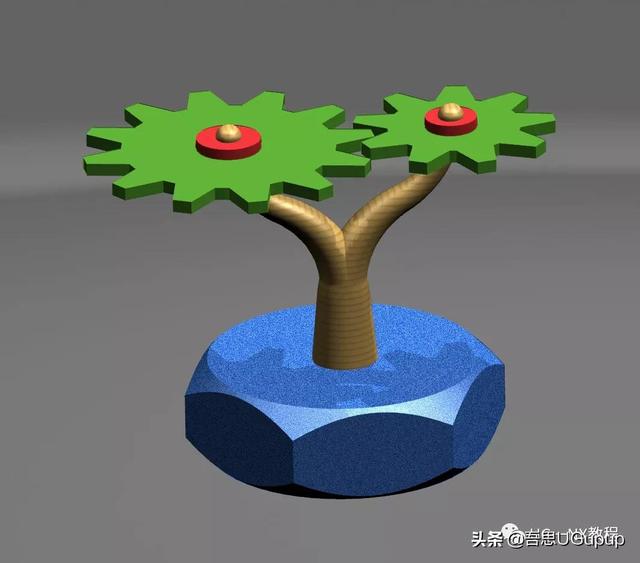

11.渲染上色，运动仿真的话就是旋转副接一个齿轮副。

你学会了吗？学好UG随时表达出自己的创意想法，并进行制作吧，关注吾思教育公众号吾思UG学习更多知识技巧哦，
