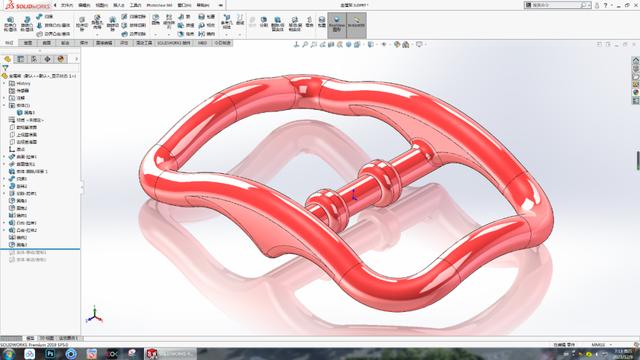

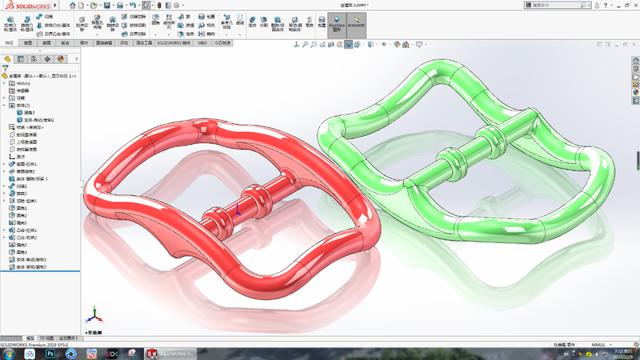

金属画(金属画法)

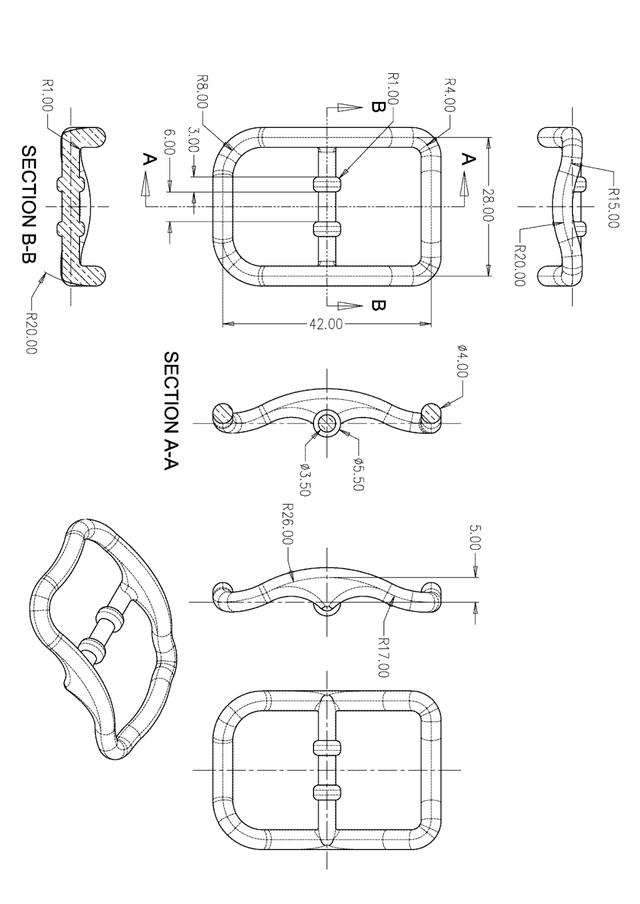

建模过程

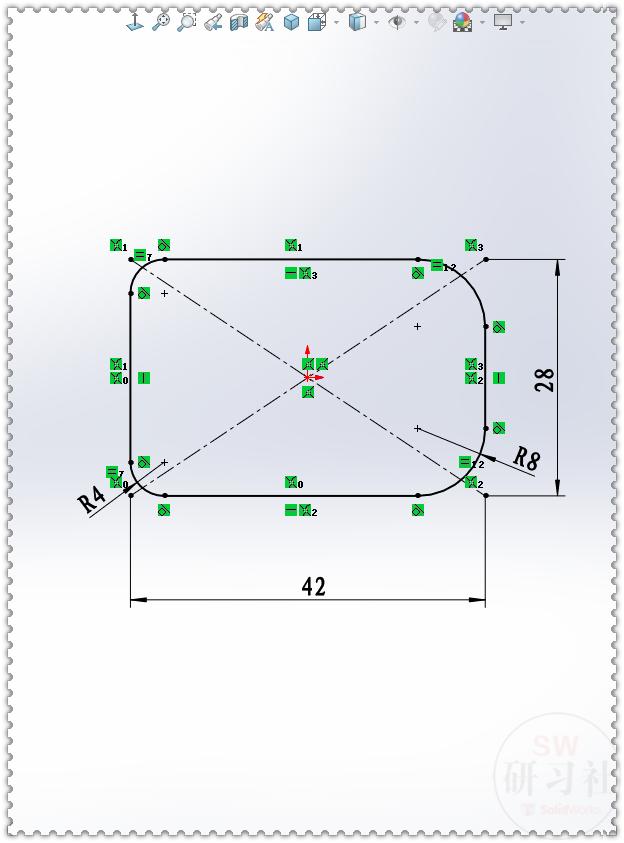

1.【上视基准面】画一个中心矩形，然后圆角。

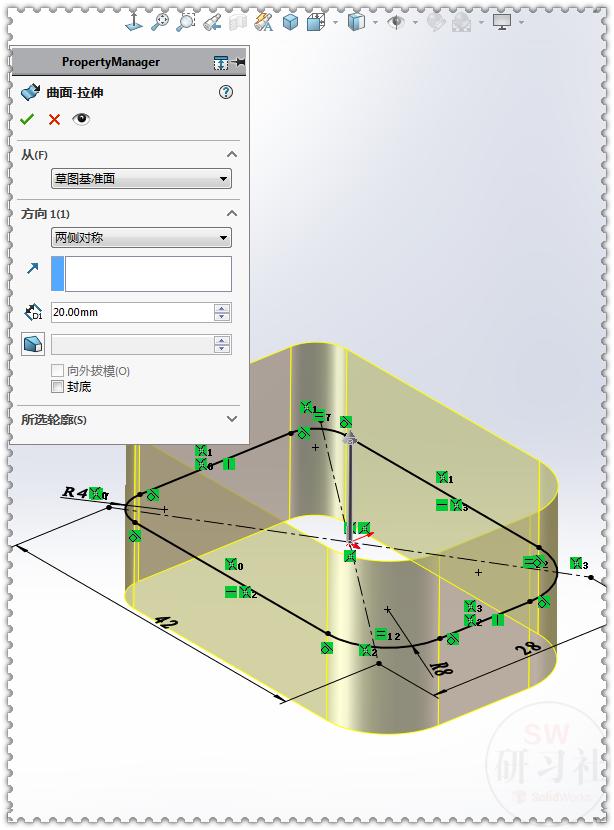

2.【拉伸曲面】两侧对称：20 。

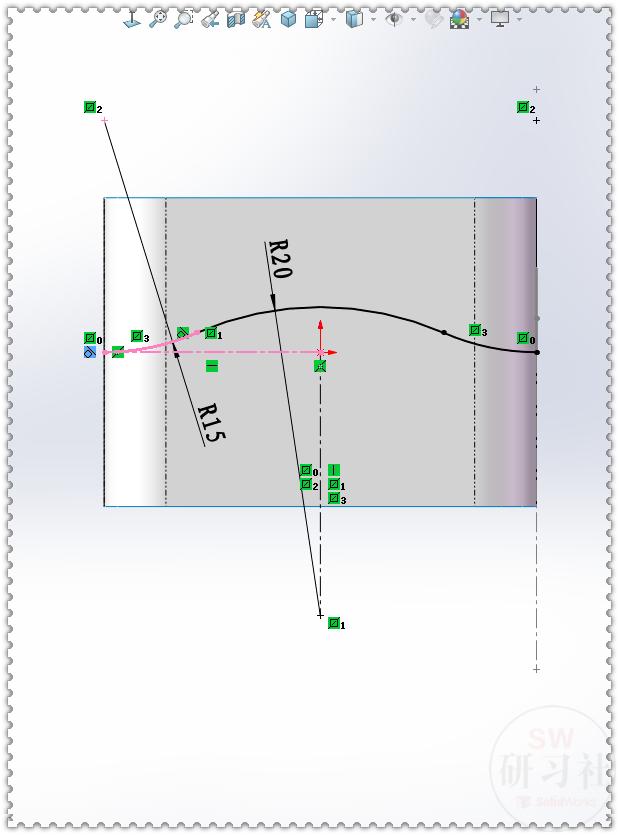

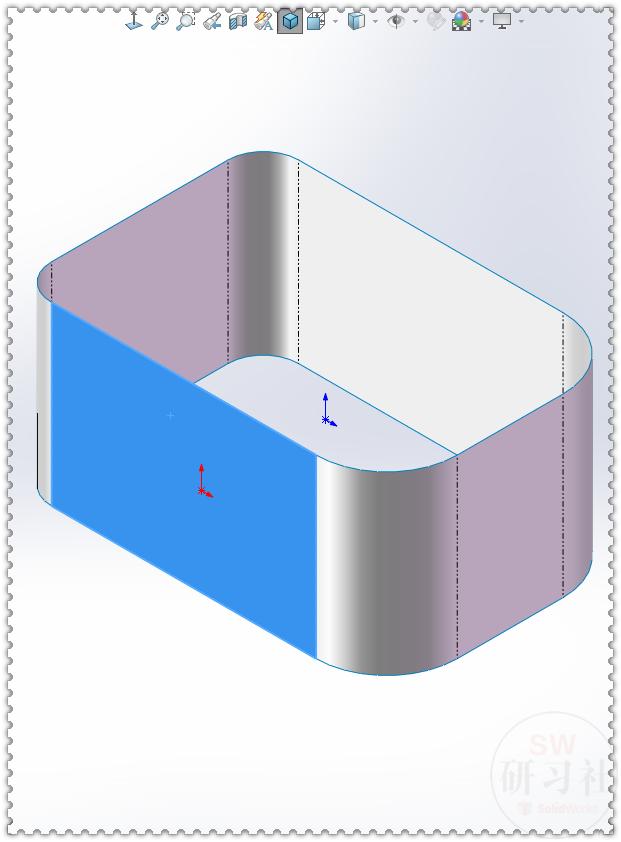

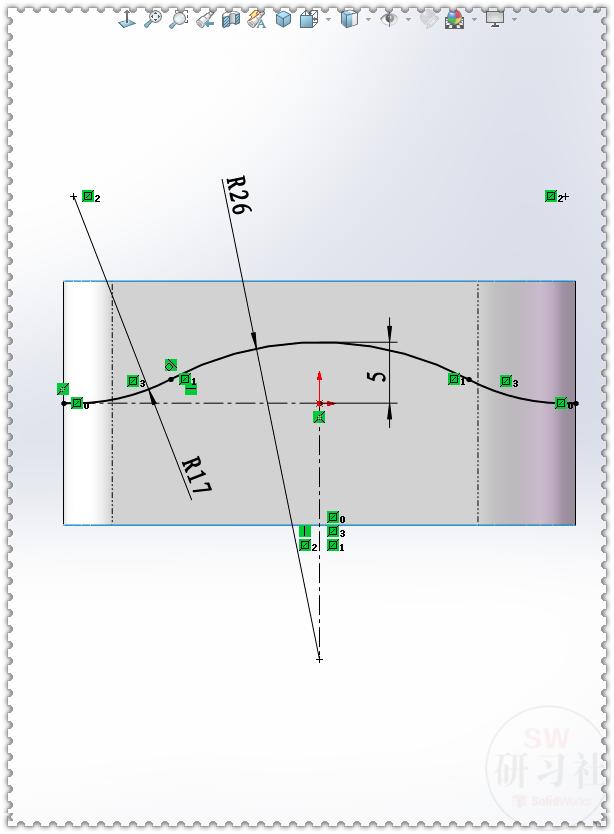

3.在蓝色面上画草图。
3-1.标注尺寸：5的时候，按住【Shift键】。

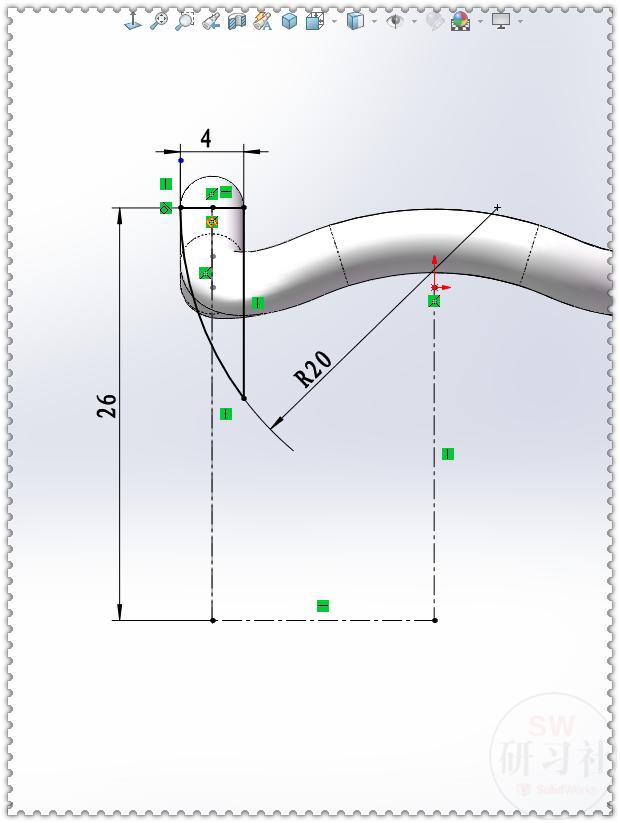

4.在另一个侧面画草图，左侧圆弧与直线相切。

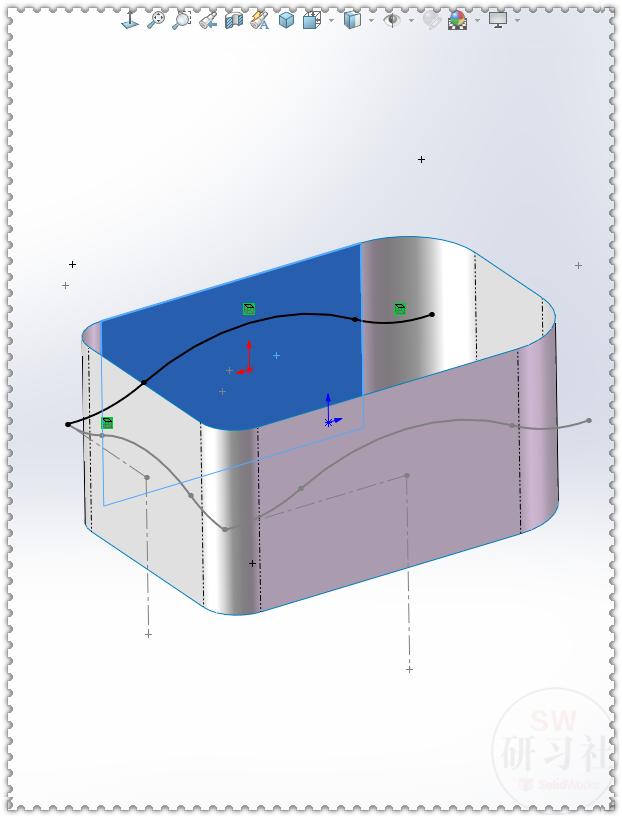

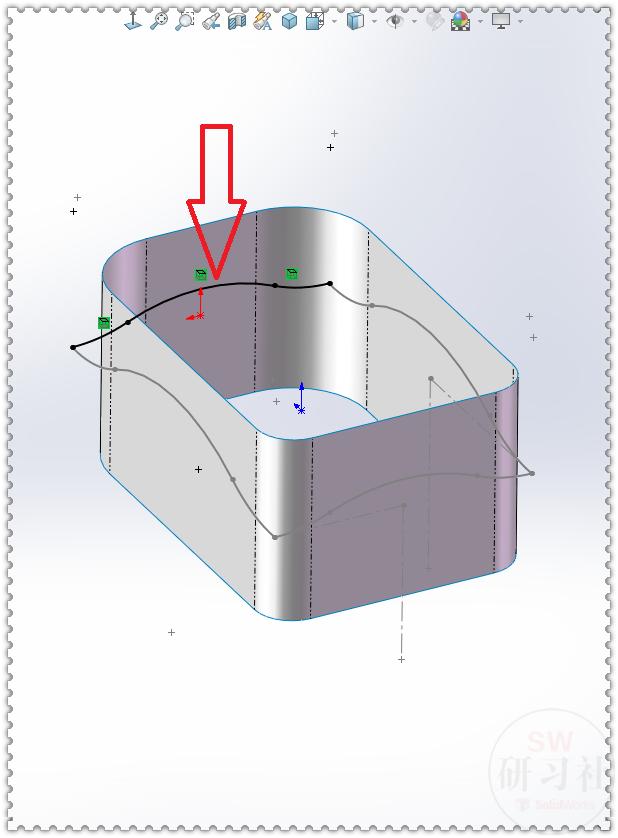

5.蓝色面上草绘，【转换实体引用】草图2 。
6.上面曲面上草绘，【转换实体引用】草图3 。

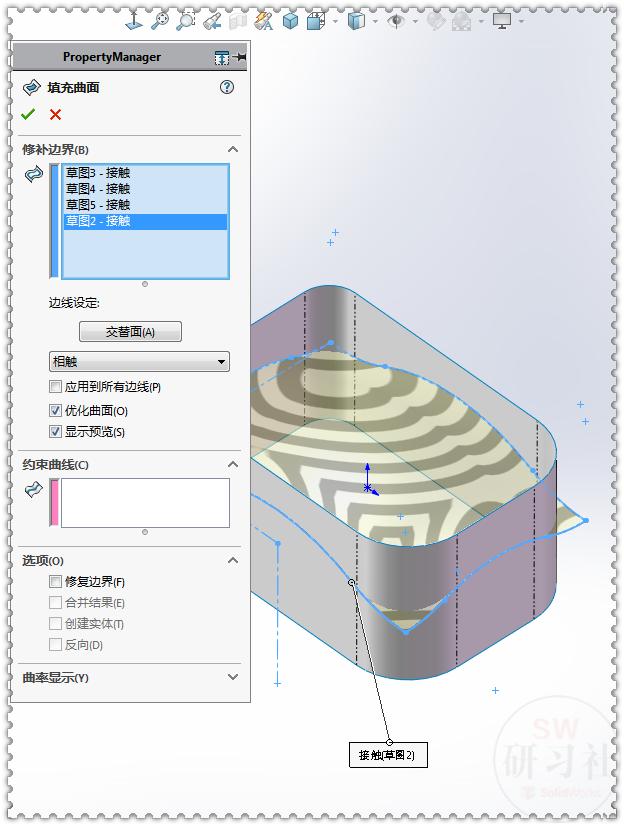

7.【填充曲面】。

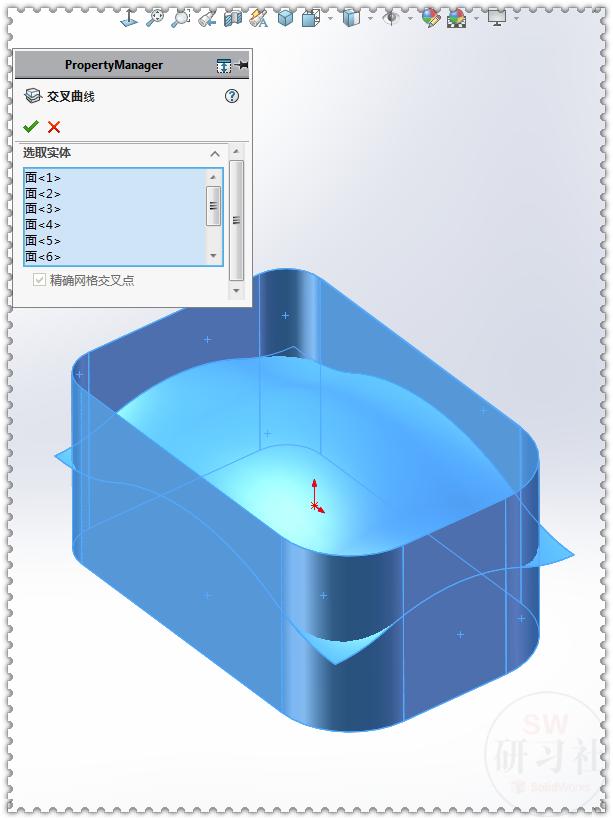

8.【交叉曲线】。

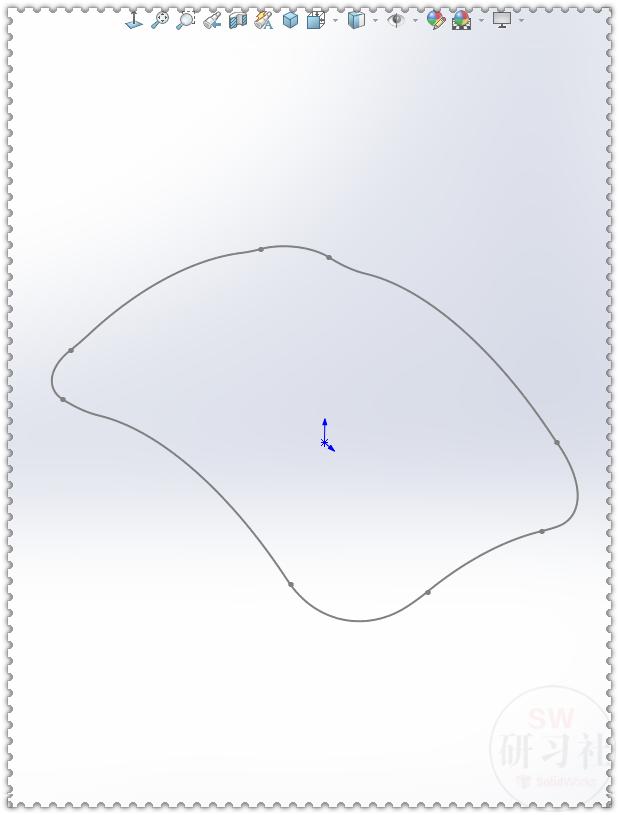

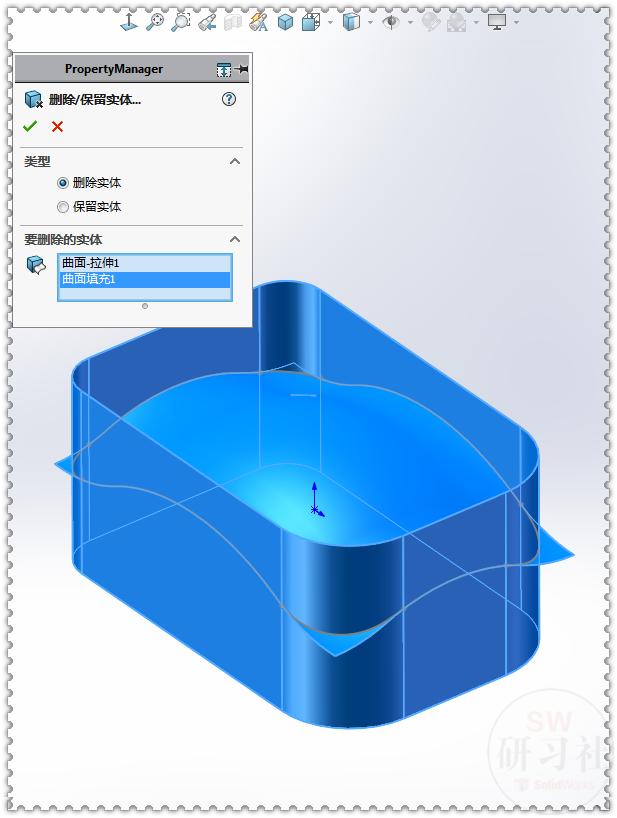

9.【删除/保留实体】。

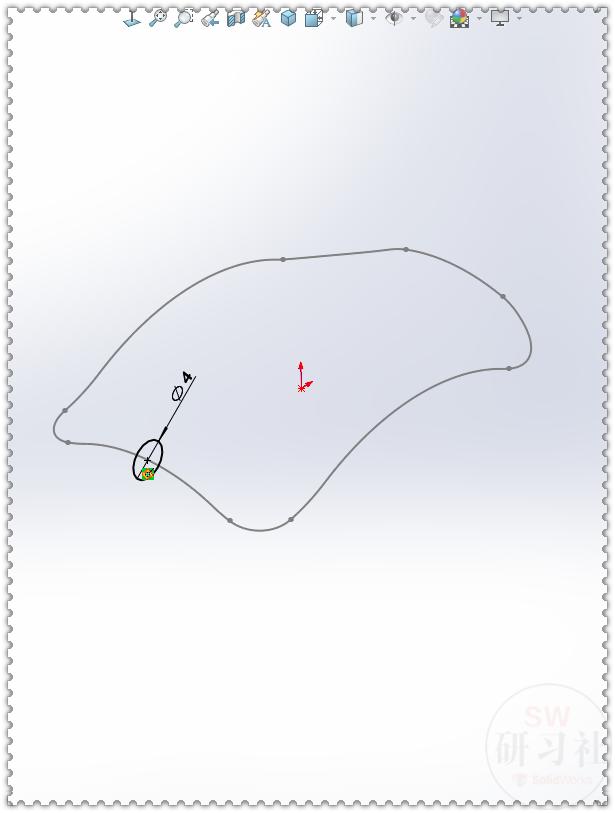

10.【前视基准面】画圆。

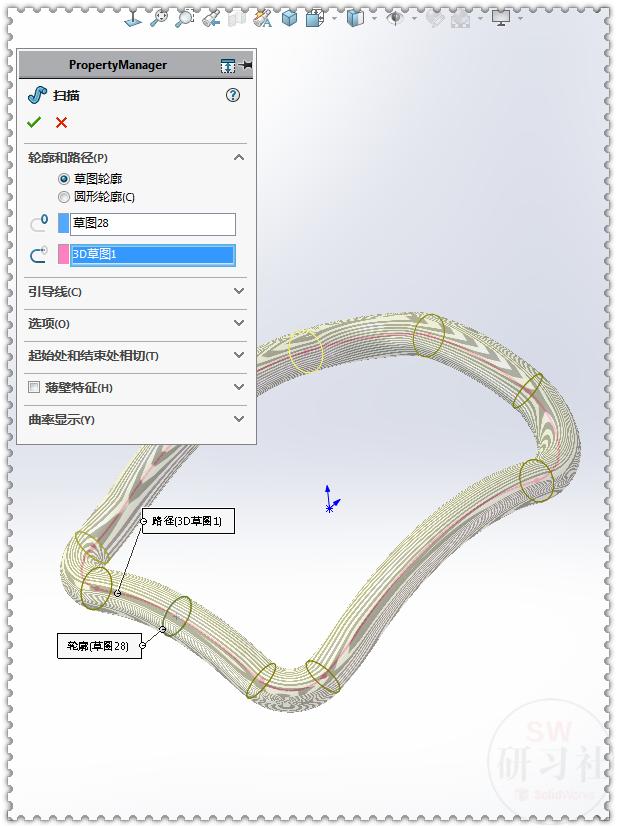

11.【扫描】。（用圆形轮廓可能会出错）

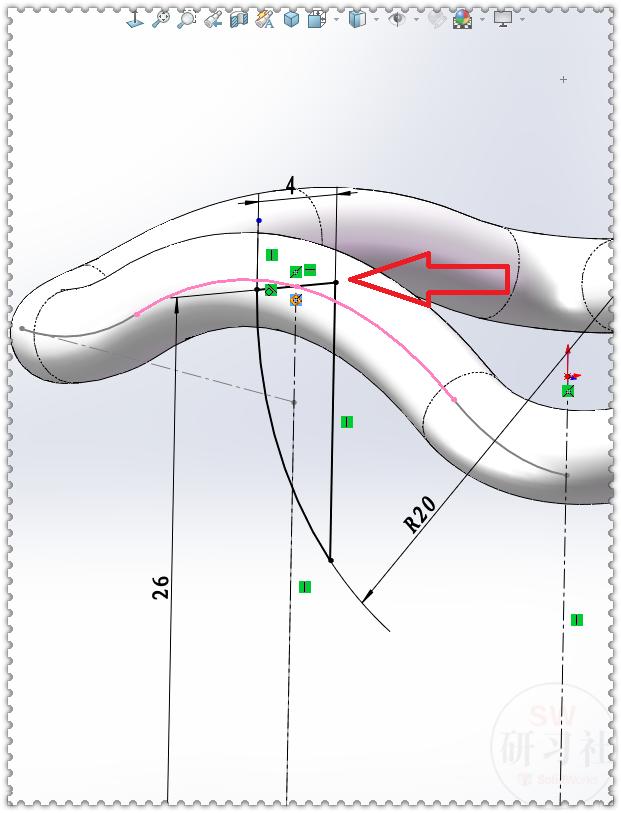

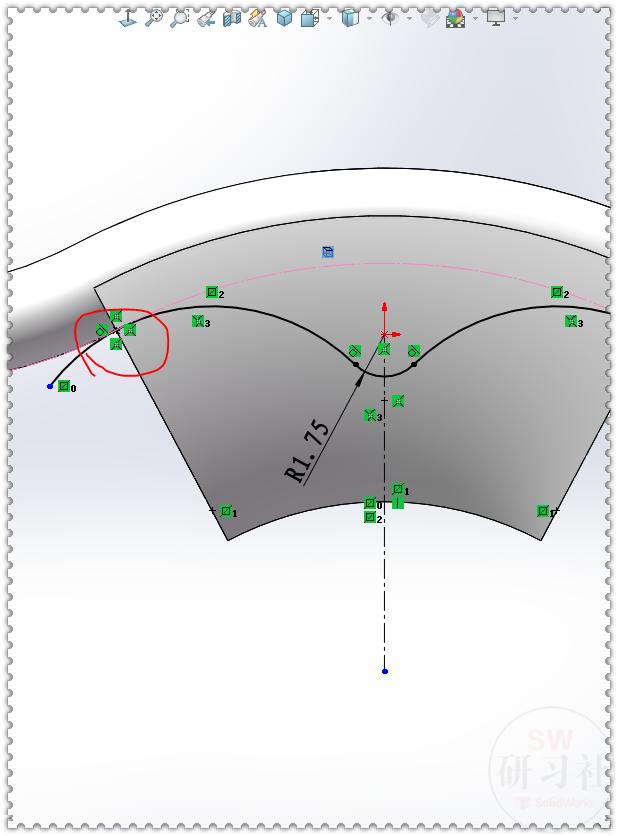

12.【右视基准面】草绘图形。
12-1.显示草图2，添加：中点、穿透几何关系。

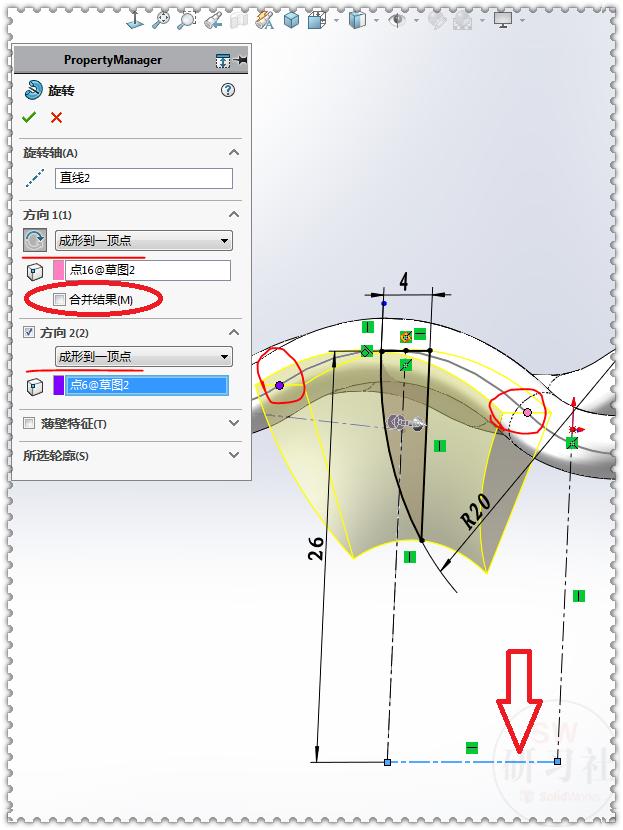

13.【旋转】两个方向：成形到一顶点——草图2圆的端点；去掉：合并结果。
14.【前视基准面】画草图，在左侧圆弧上画一个：点 ，与两根边线：重合 。

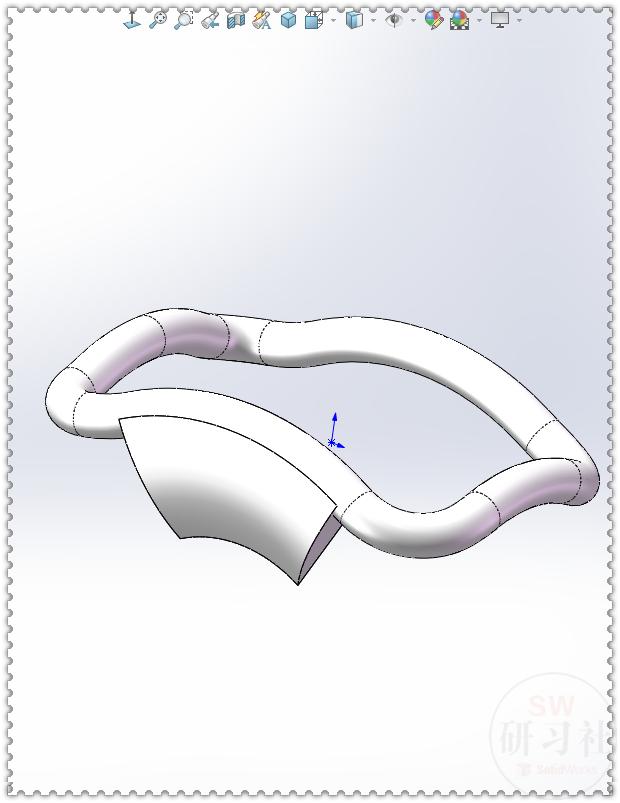

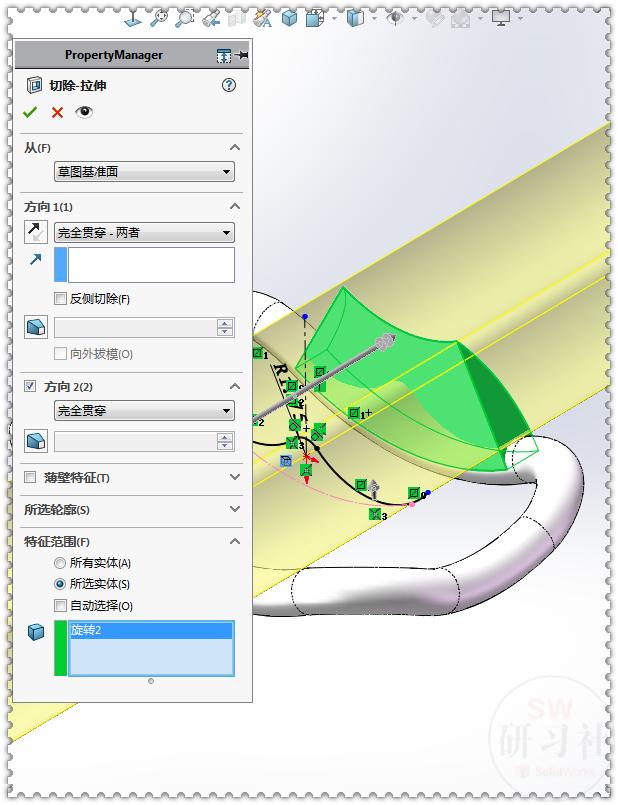

15.【拉伸切除】完全贯穿两者，特征范围：绿色实体。

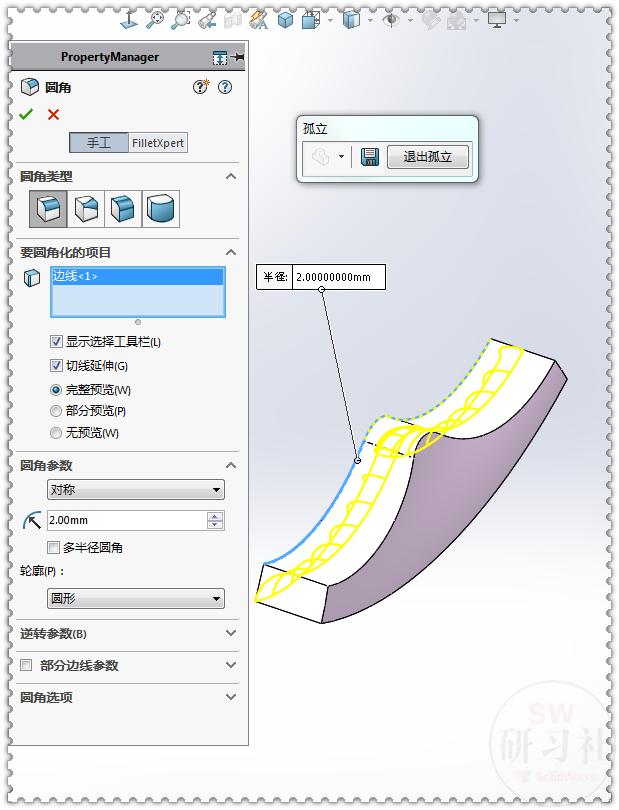

16.【圆角】半径：2 。

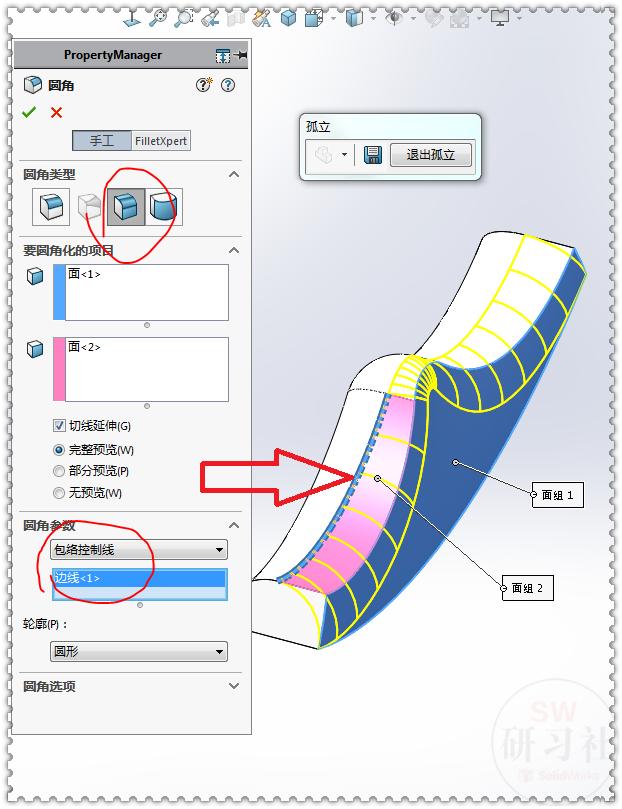

17.【圆角】圆角类型：面圆角 ；圆角参数：包络控制线。

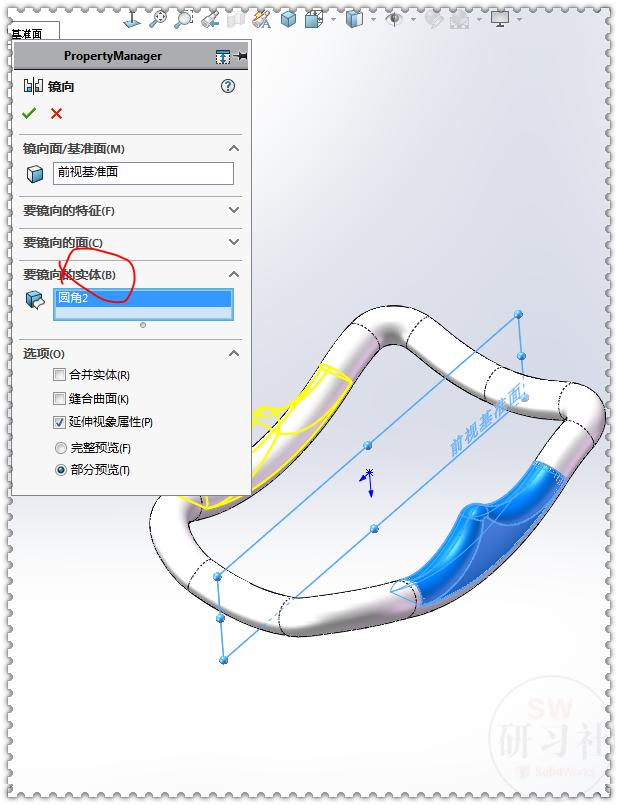

18.【镜像】实体。

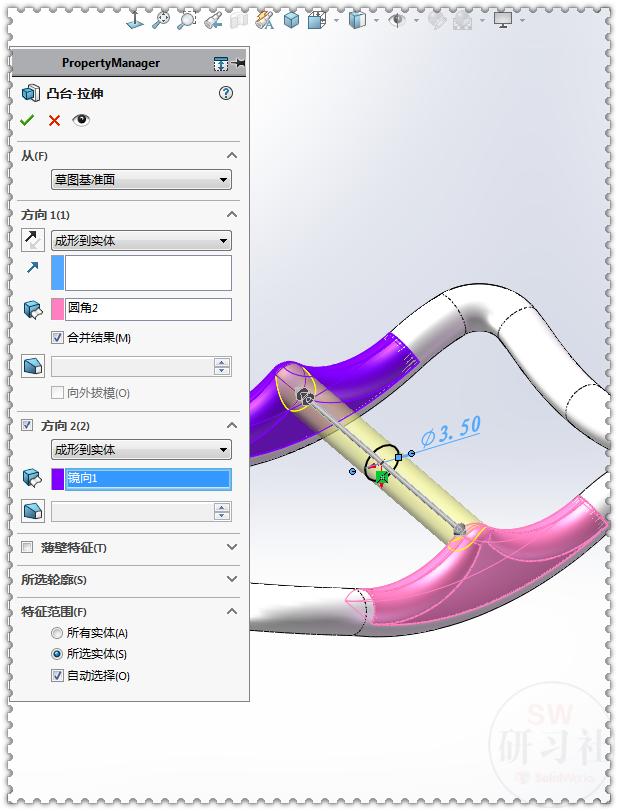

19.【拉伸凸台】前视基准面画一个圆，直径：3.5 ；两个方向：成形到实体。

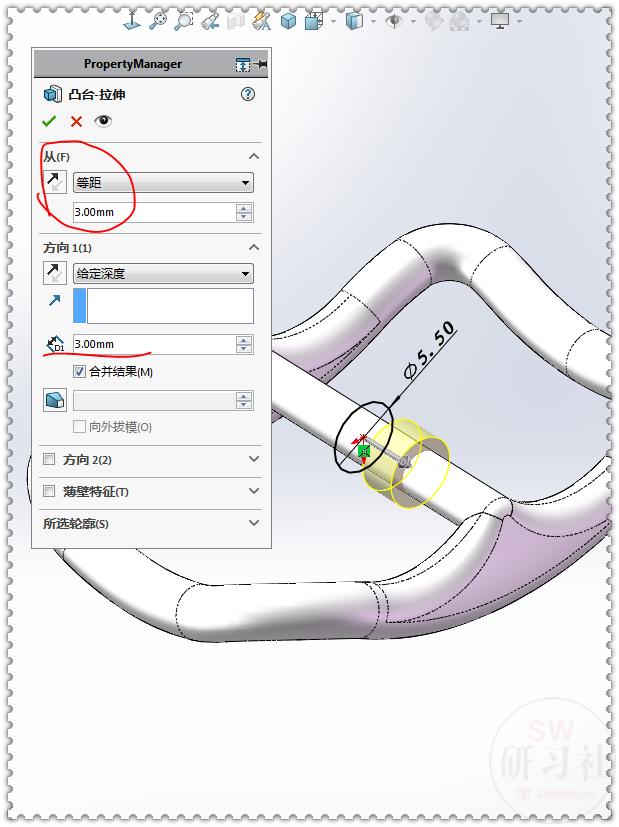

20.【拉伸凸台】前视基准面画圆，直径：5.5 ；等距：3 ，给定深度：3 。

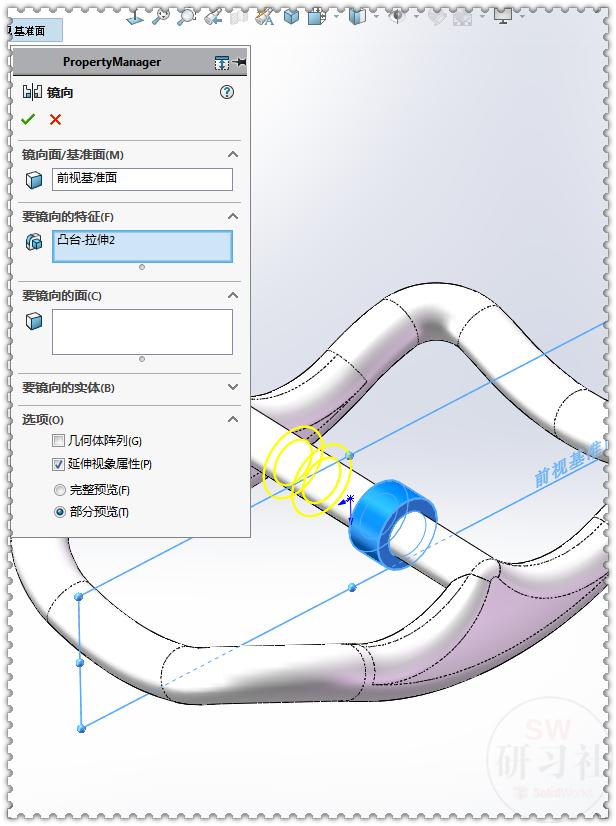

21.【镜像】拉伸凸台 。

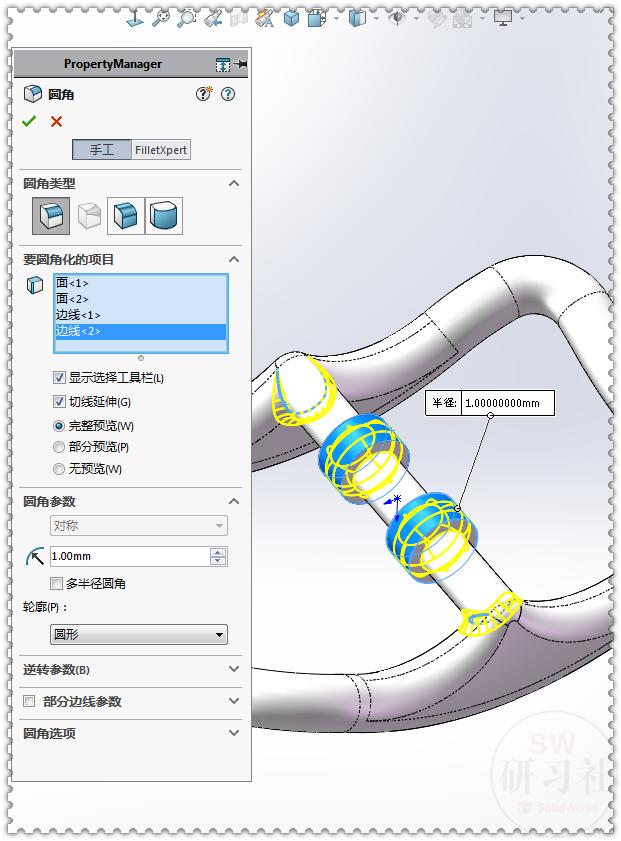

22.【圆角】半径：1 。
23.完成。
